374 8 Programmazione: Cicli
8.6 Cicli SL

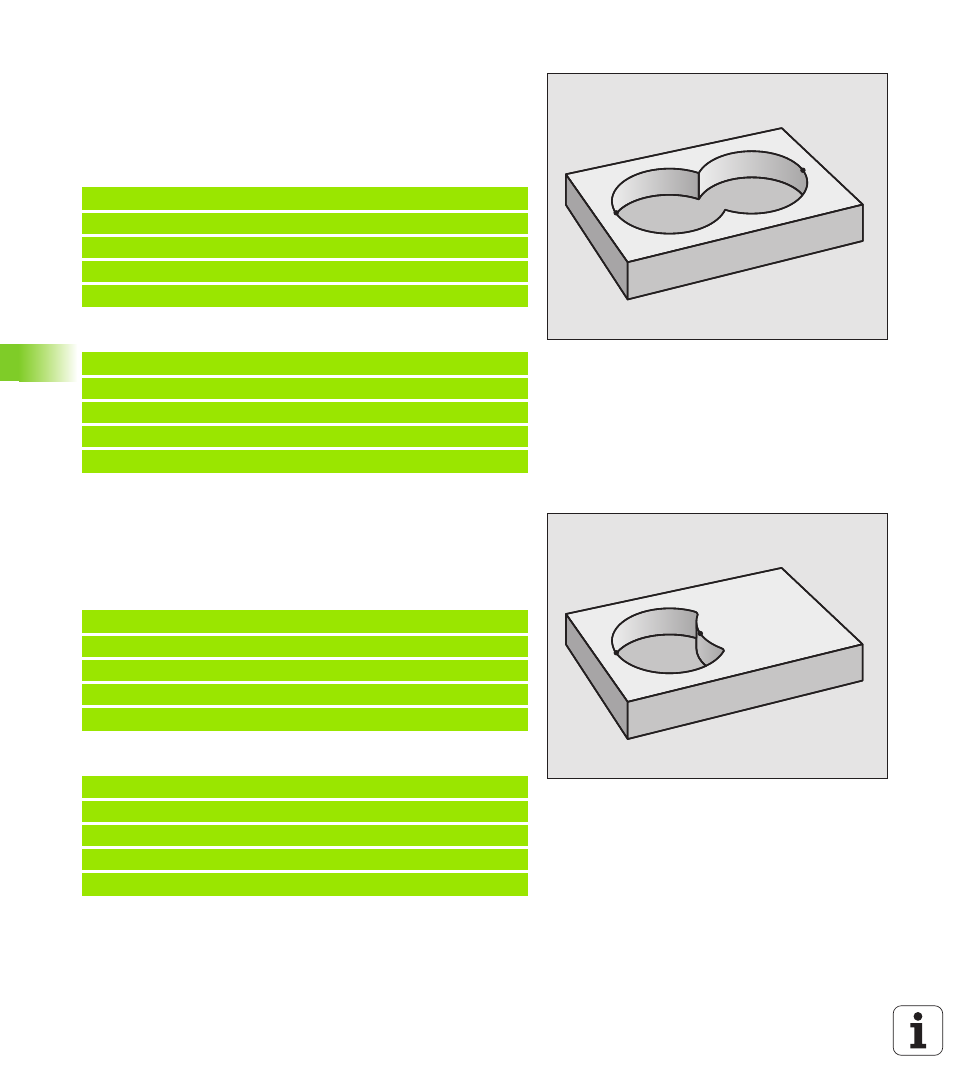

"Somma" delle superfici
E' richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere tasche.
„ La prima tasca (nel ciclo G37) deve iniziare al di fuori della seconda.
Superficie A:
Superficie B:
"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
„ A deve essere una tasca e B un'isola.
„ A deve iniziare al di fuori di B.
Superficie A:
Superficie B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
