HEIDENHAIN iTNC 530 461
9.6 Definizione del piano di la
v
o
ro
mediant
e
tr
e punti: PLANE
P
OINTS
Parametri inseriti

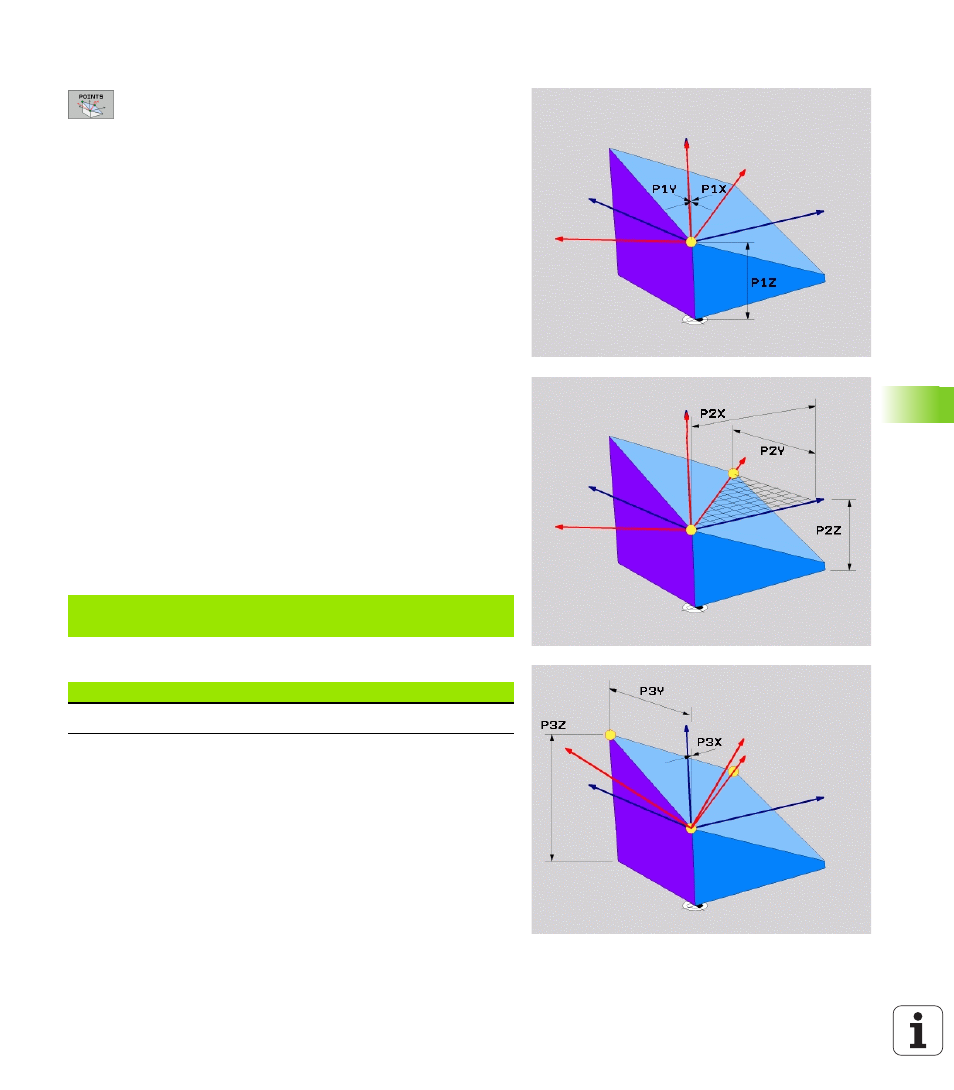

8 Coordinata X 1° punto del piano? : coordinata X P1X
del 1° punto del piano (vedere figura in alto a destra)
8 Coordinata Y 1° punto del piano? : coordinata Y P1Y
del 1° punto del piano (vedere figura in alto a destra)
8 Coordinata Z 1° punto del piano? : coordinata Z P1Z
del 1° punto del piano (vedere figura in alto a destra)
8 Coordinata X 2° punto del piano? : coordinata X P2X
del 2° punto del piano (vedere figura in centro a
destra)
8 Coordinata Y 2° punto del piano? : coordinata Y P2Y
del 2° punto del piano (vedere figura in centro a
destra)
8 Coordinata Z 2° punto del piano? : coordinata Z P2Z
del 2° punto del piano (vedere figura in centro a
destra)
8 Coordinata X 3° punto del piano? : coordinata X P3X
del 3° punto del piano (vedere figura in basso a destra)
8 Coordinata Y 3° punto del piano? : coordinata Y P3Y
del 3° punto del piano (vedere figura in basso a destra)
8 Coordinata Z 3° punto del piano? : coordinata Z P3Z
del 3° punto del piano (vedere figura in basso a destra)
8 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE", pag. 464)
Blocchi NC
Sigle utilizzate
N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 ...
Sigla Significato
POINTS Inglese points = punti
