512

11 Programmazione: Parametri Q

1

1

.1

0 Esempi di pr

ogr

ammazione

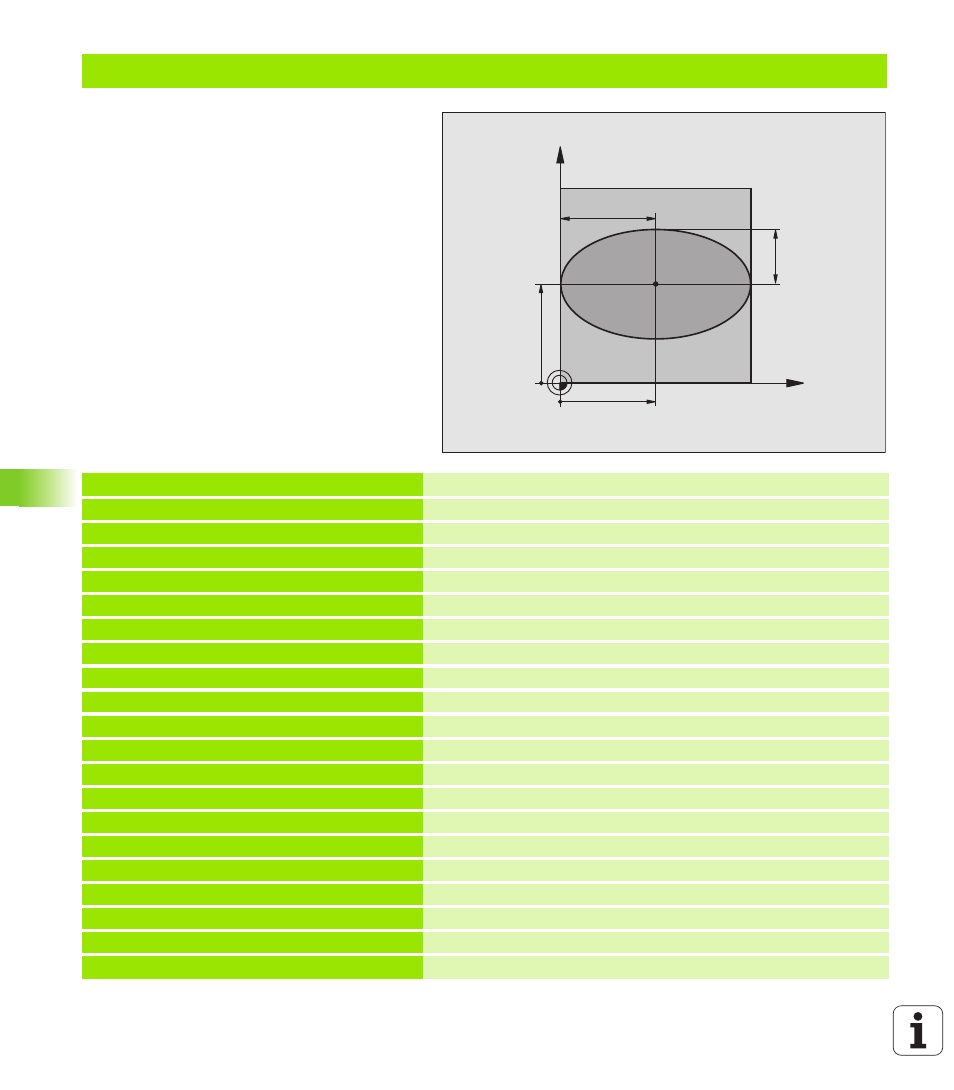

Esempio: Ellisse

Esecuzione del programma

„

Il profilo dell'ellisse viene programmato con
tante piccole rette (definibili mediante Q7).
Quanto più passi di lavorazione si definiscono,
tanto più liscio risulterà il profilo

„

La direzione di fresatura viene definita tramite
l'angolo di partenza e l'angolo finale nel piano:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza <Angolo finale

„

Il raggio dell'utensile non viene tenuto in conto

%ELLIPSE G71 *

N10 D00 Q1 P01 +50 *

Centro asse X

N20 D00 Q2 P01 +50 *

Centro asse Y

N30 D00 Q3 P01 +50 *

Semiasse X

N40 D00 Q4 P01 +30 *

Semiasse Y

N50 D00 Q5 P01 +0 *

Angoli di partenza nel piano

N60 D00 Q6 P01 +360 *

Angolo finale nel piano

N70 D00 Q7 P01 +40 *

Numero dei passi di calcolo

N80 D00 Q8 P01 +30 *

Posizione di rotazione dell'ellisse

N90 D00 Q9 P01 +5 *

Profondità di fresatura

N100 D00 Q10 P01 +100 *

Avanzamento in profondità

N110 D00 Q11 P01 +350 *

Avanzamento in fresatura

N120 D00 Q12 P01 +2 *

Distanza di sicurezza per il preposizionamento

N130 G30 G17 X+0 Y+0 Z-20 *

Definizione pezzo grezzo

N140 G31 G90 X+100 Y+100 Z+0 *

N150 G99 T1 L+0 R+2,5 *

Definizione utensile

N160 T1 G17 S4000 *

Chiamata utensile

N170 G00 G40 G90 Z+250 *

Disimpegno utensile

N180 L10,0 *

Chiamata della lavorazione

N190 G00 Z+250 M2 *

Disimpegno dell'utensile, fine del programma

N200 G98 L10 *

Sottoprogramma 10: lavorazione

X

Y

50

50

30

50
