4.7 Strutturazione dei programmi
Definizione, possibilità di inserimento
Il TNC dà la possibilità di commentare il programma di lavorazione con
brevi blocchi di strutturazione. I blocchi di strutturazione sono testi
brevi (max. 37 caratteri) che rappresentano commenti o titoli per le
successive righe del programma.
Blocchi di strutturazione razionali aumentano la facilità di orientamento
e di comprensione di programmi lunghi e complessi.
Questo facilità in particolare la modifica del programma in un secondo
tempo. I blocchi di strutturazione possono essere inseriti nel
programma in un punto qualsiasi. Possono anche essere
rappresentati, elaborati o completati in una finestra propria.
I punti di strutturazione inseriti vengono gestiti dal TNC in un file
separato (estensione .SEC.DEP). In questo modo si aumenta la
velocità di navigazione nella finestra di strutturazione.

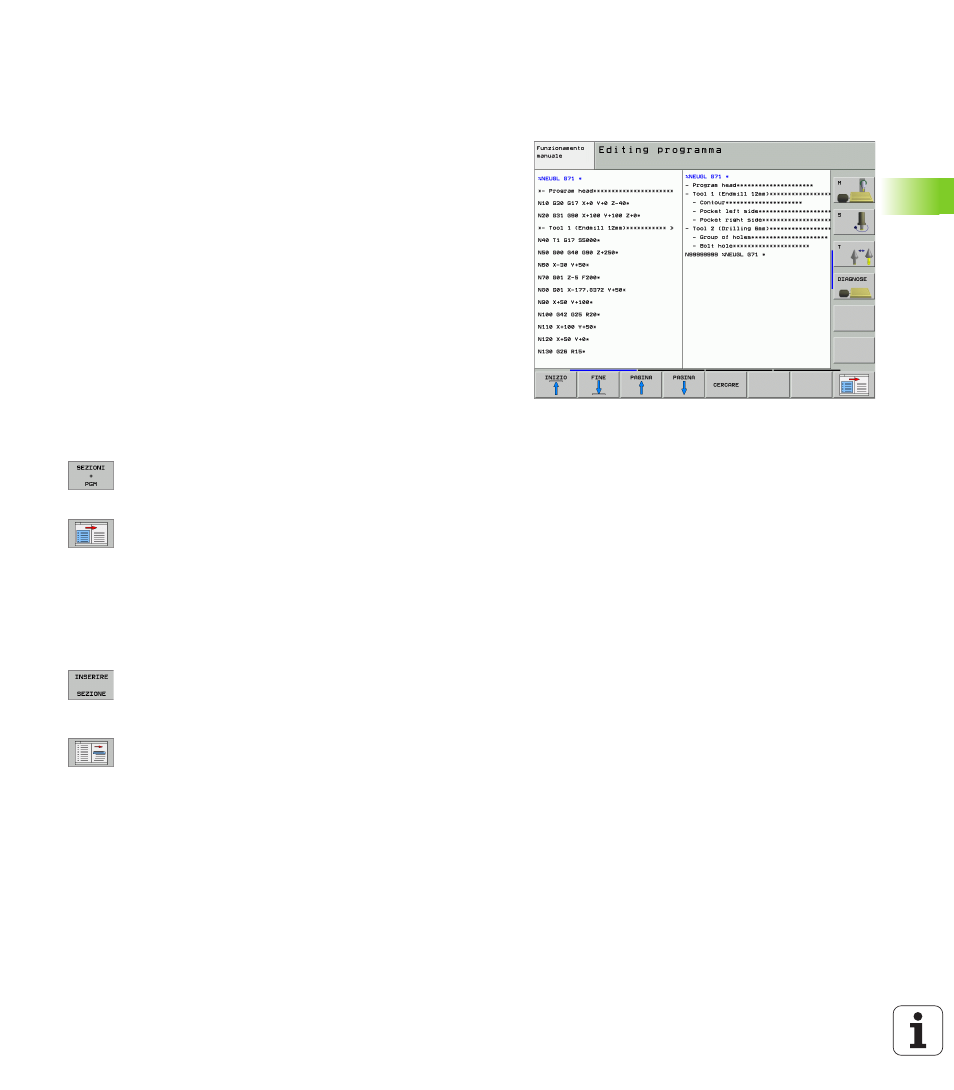

Visualizzazione finestra di strutturazione/
cambio della finestra attiva
8
Visualizzare la finestra di strutturazione: selezionare la
ripartizione dello schermo PROGRAMMA +
STRUTTUR.
8
Cambiare la finestra attiva: premere il softkey
CAMBIO FINESTRA
Inserimento di un blocco di strutturazione nella
finestra di programma (a sinistra)
8
Selezionare il blocco alla fine del quale si desidera inserire il blocco
di strutturazione
8
Premere il softkey INSERIRE STRUTTUR. o il tasto *
sulla tastiera ASCII
8
Inserire il testo di strutturazione tramite la tastiera
8
Event. modificare la profondità di strutturazione con il
softkey
Selezione di un blocco nella finestra di
strutturazione
Saltando nella finestra di strutturazione da un blocco all'altro, il TNC
visualizza contemporaneamente i blocchi nella finestra di programma.
In questo modo si possono saltare ampie parti di programma.
