396 8 Programmazione: Cicli
8.6 Cicli SL

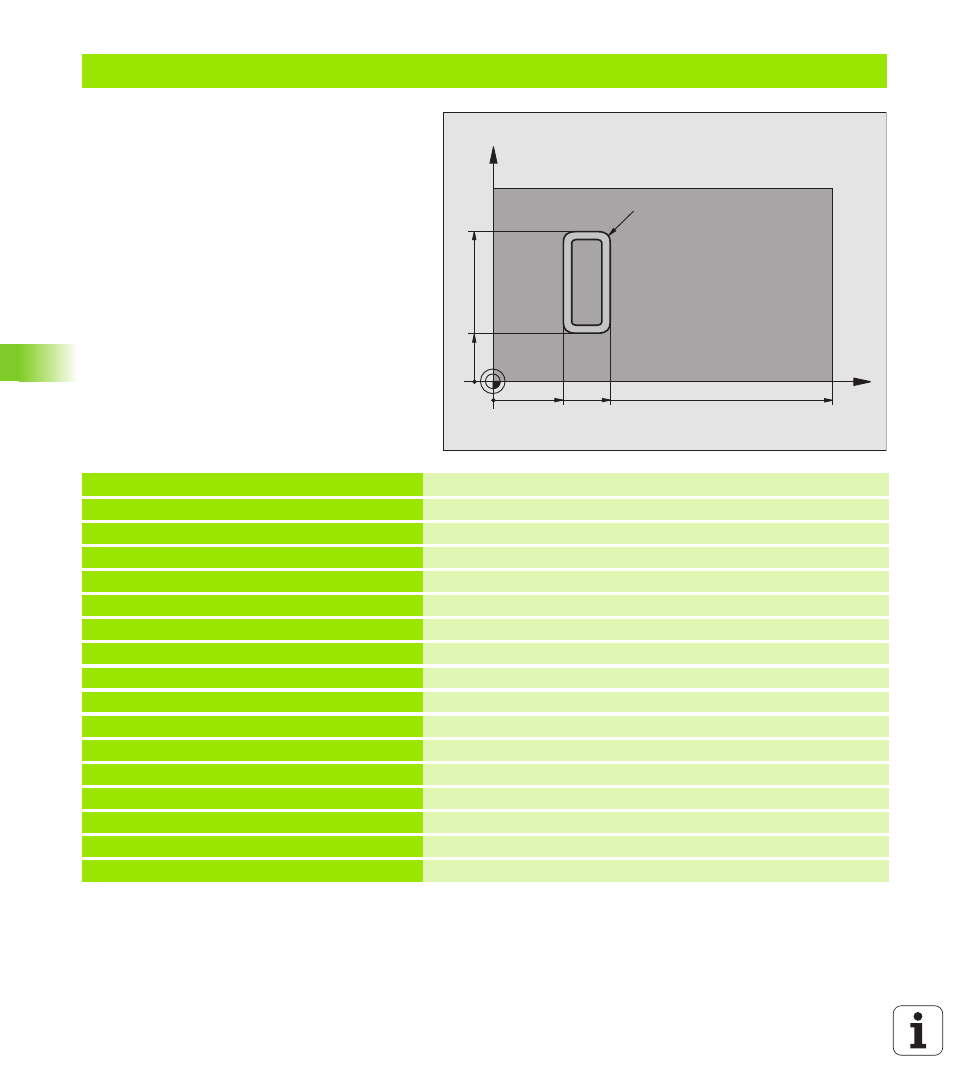

Esempio: Superficie cilindrica con ciclo G127
Avvertenza:
„ Cilindro serrato centralmente sulla tavola
circolare
„ L'origine si trova al centro della tavola circolare
%C27 G71 *
N10 G99 T1 L+0 R3,5 * Definizione utensile
N20 T1 G18 S2000 * Chiamata utensile, asse utensile Y
N30 G00 G40 G90 Y+250 * Disimpegno utensile
N40 G37 P01 1 * Definizione del sottoprogramma del profilo
N70 G127 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q6=2 ;DIST. DI SICUREZZA
Q10=4 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZAMENTO PROF.
Q12=250 ;AVANZ. FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITÀ DI MISURA
N60 C+0 M3 * Preposizionamento della tavola rotante
N70 G79 * Chiamata ciclo
N80 G00 G90 Z+250 M2 * Disimpegno dell'utensile, fine del programma
C
Z
157
60
30
20
R7,5
50
