HEIDENHAIN iTNC 530 459
9.5 Definizione del piano di la
v
o
ro
mediant
e
due v
e
tt
or
i: PLANE
V
ECT
O
R Parametri inseriti

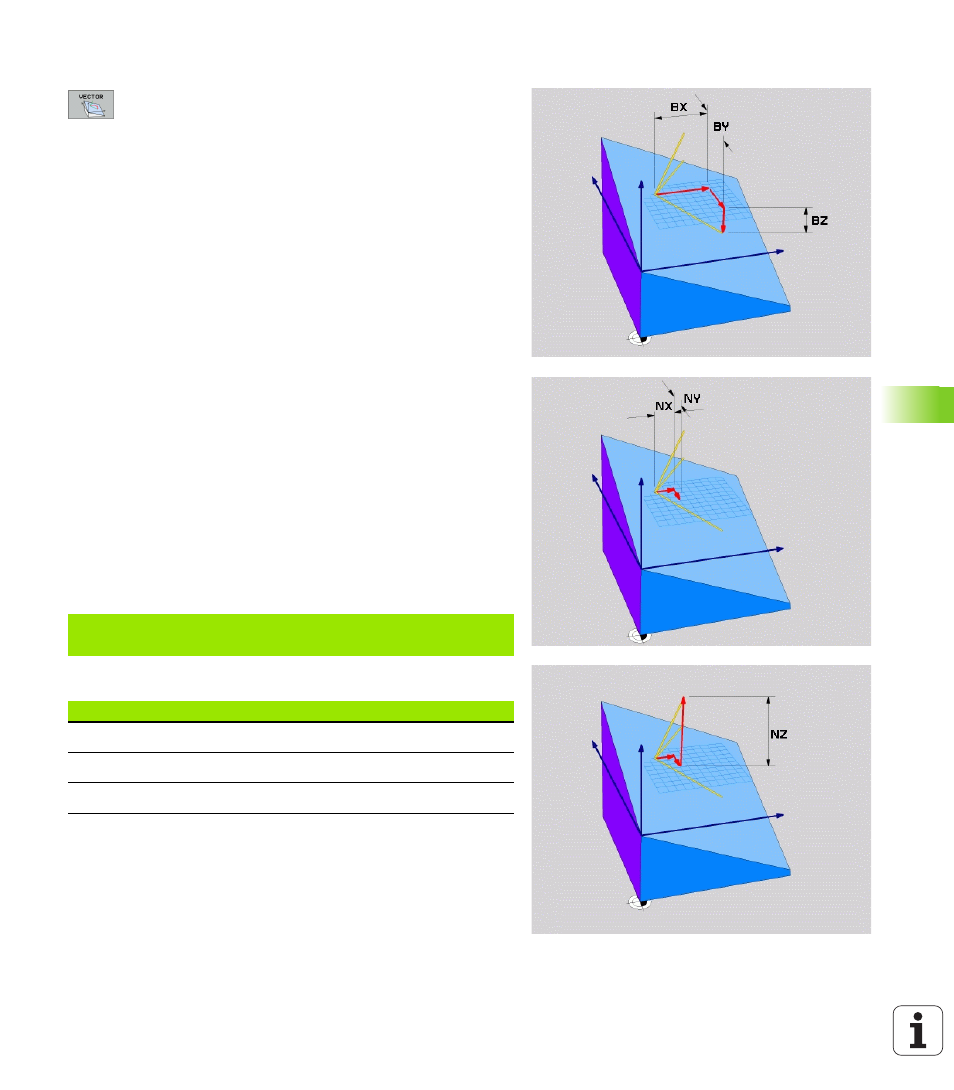

8 Componente X del vettore base? : componente X BX
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8 Componente Y del vettore base? : componente X BY
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8 Componente Z del vettore base? : componente Z BZ
del vettore base B (vedere figura in alto a destra).
Campo di immissione: da –99.999,9999 a
+99,9999999
8 Componente X del vettore normale? : componente X
NX del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8 Componente Y del vettore normale? : componente Y
NY del vettore normale N (vedere figura in centro a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8 Componente Z del vettore normale? : componente Z
NZ del vettore normale N (vedere figura in basso a
destra). Campo di immissione: da –99.999,9999 a
+99,9999999
8 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE", pag. 464)
Blocchi NC
Sigle utilizzate
N50 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Sigla Significato
VECTOR Inglese vector = vettore
BX, BY, BZ Base, vettore: X, Y e Z, componente
NX, NY, NZ Normale, vettore: X, Y e Z, componente
