HEIDENHAIN iTNC 530
133
4.6 Gr
afica di linea 3D (funzione FCL
2
)
La grafica di linea 3D può anche essere comandata con il mouse. Sono
disponibili le seguenti funzioni:
8
Per ruotare in modo tridimensionale il modello a fili rappresentato:
tenere premuto il tasto destro del mouse e muovere il mouse. Il TNC
visualizza un sistema di coordinate che rappresenta la direzione del
pezzo attualmente attiva. Quando si rilascia il tasto destro del
mouse, il TNC orienta il pezzo secondo l'allineamento definito
8
Per spostare il modello a fili rappresentato: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse. Il TNC
sposta il pezzo nella direzione corrispondente. Quando si rilascia il
tasto centrale del mouse, il TNC sposta il pezzo sulla posizione
definita
8
Per ingrandire con il mouse una determinata zona: tenendo premuto
il tasto sinistro del mouse marcare la zona rettangolare di
ingrandimento. Quando si rilascia il tasto sinistro del mouse, il TNC
ingrandisce il pezzo sulla zona definita
8
Per ingrandire/ridurre rapidamente con il mouse: ruotare in avanti o
all'indietro la rotella del mouse

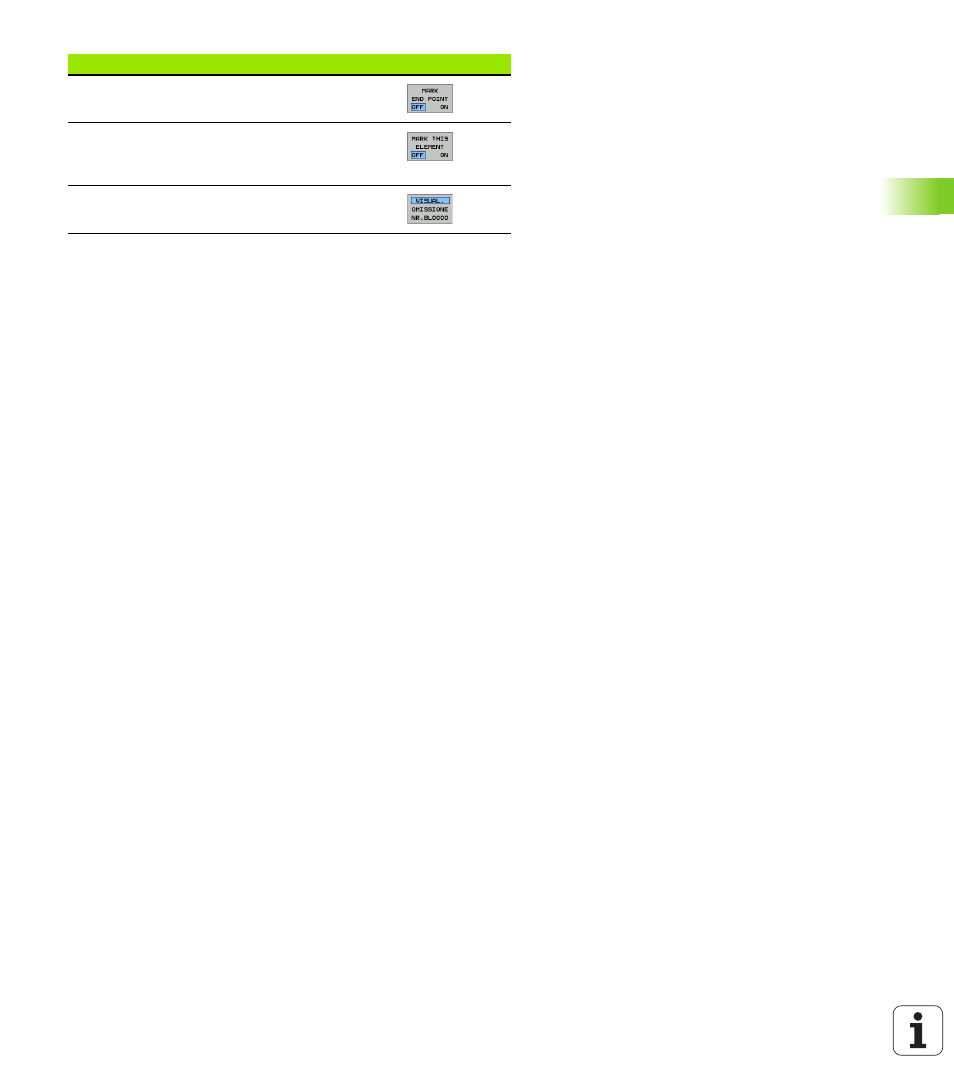

Visualizza/non visualizza con un punto sulla linea
i punti finali programmati
Visualizza/non visualizza evidenziato
cromaticamente nella finestra sinistra il blocco
NC selezionato nella grafica di linea 3D
Visualizza/non visualizza i numeri di blocco
Funzione
Softkey
