HEIDENHAIN iTNC 530 385
8.6 Cicli SL

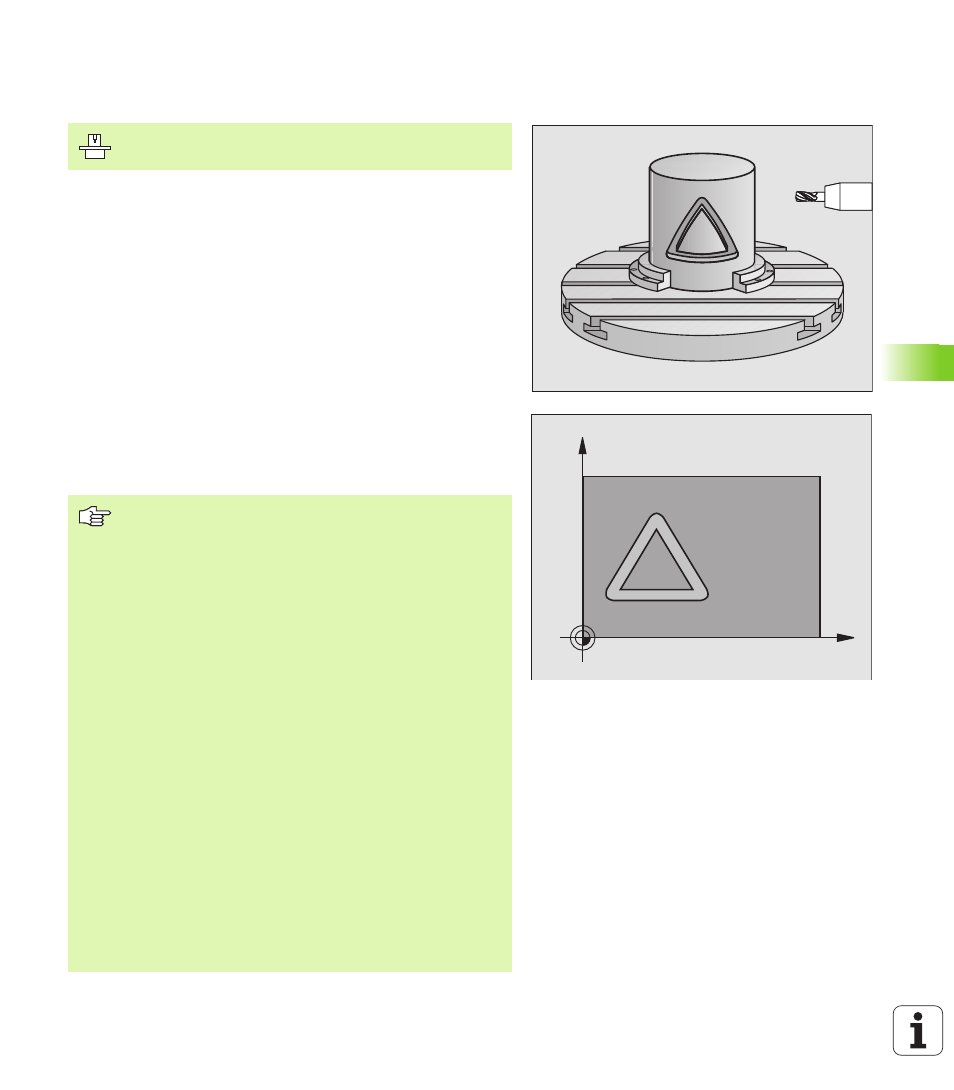

FRESATURA DI SCANALATURE SU SUPERFICIE
CILINDRICA (Ciclo G128, opzione software 1)
Con questo ciclo è possibile trasferire una scanalatura di guida definita
nello sviluppo sulla superficie di un cilindro. Contrariamente al ciclo
G127
, in questo ciclo il TNC posiziona l'utensile in modo tale che, con
correzione attiva del raggio, le pareti siano sempre parallele tra loro.
Programmare la traiettoria centrale del profilo indicando la correzione
del raggio utensile. Tramite la correzione del raggio si definisce se il
TNC dovrà eseguire la scanalatura in modo concorde o in modo
discorde.
1 Il TNC posiziona l'utensile sopra il punto di penetrazione
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa
con AVANZAMENTO DI FRESATURA Q12 lungo la parete della
scanalatura tenendo conto del sovrametallo per finitura laterale
3 Alla fine del profilo il TNC sposta l'utensile sul lato opposto della
scanalatura e lo riporta al punto iniziale di penetrazione
4 Questa procedura (da 2 a 3) si ripete fino al raggiungimento della
PROFONDITA' Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
C
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
Da osservare prima della programmazione
Nel primo blocco NC del sottoprogramma del profilo
programmare sempre entrambe le coordinate della
superficie cilindrica.
La memoria per un ciclo SL è limitata. In un ciclo SL si
possono programmare p. es. al massimo 1024 blocchi di
rette.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L'asse del mandrino deve essere sempre perpendicolare
all'asse della tavola rotante. In caso contrario il TNC
emette un messaggio d'errore.
Questo ciclo può essere eseguito quando il piano di lavoro
è ruotato.
Il TNC verifica se la traiettoria corretta o non corretta
dell'utensile si trova all'interno del campo di
visualizzazione dell'asse di rotazione (definito nel
parametro macchina 810.x). In caso di messaggio di errore
"errore di programm. profilo" impostare MP 810.x = 0.
