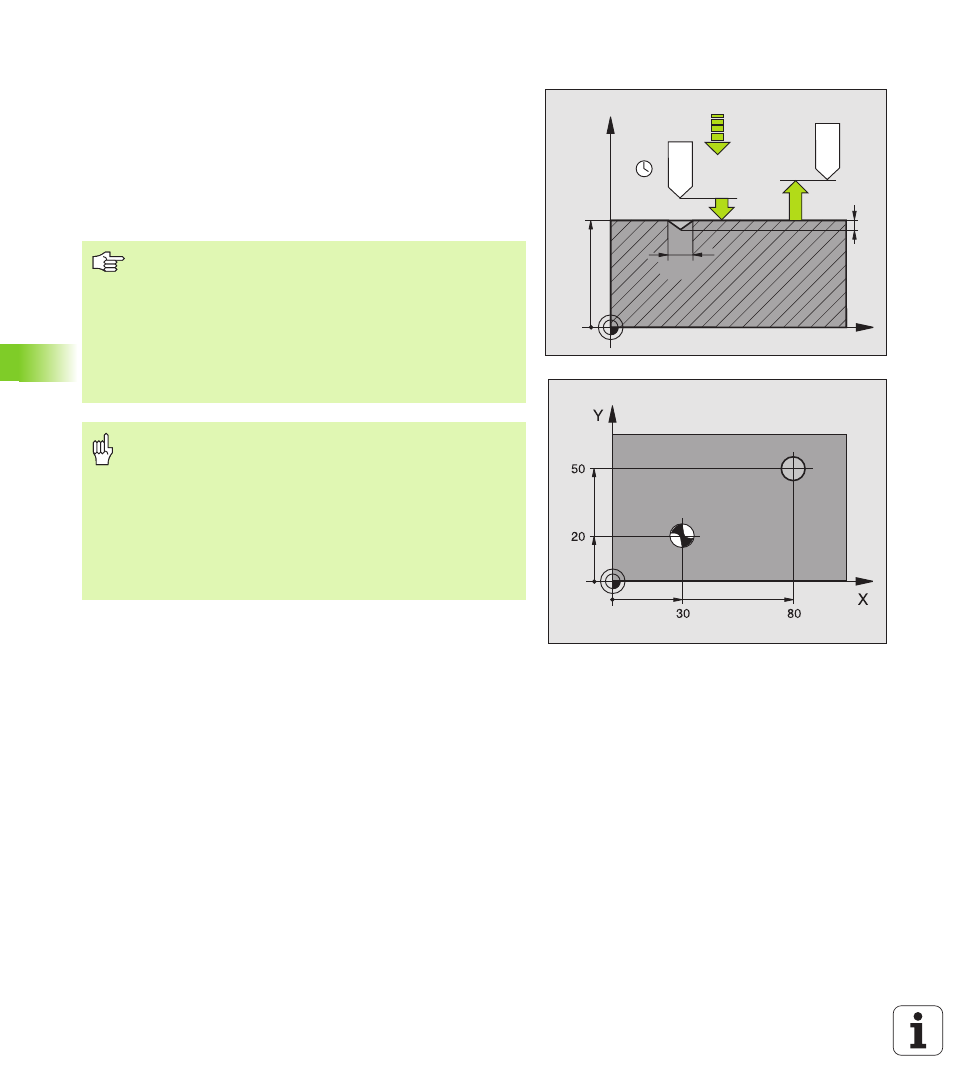

CENTRATURA (ciclo 240)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile esegue la centratura con l'avanzamento programmato
fino al diametro di centratura inserito, oppure fino alla profondità di
centratura inserita
3 Se definita, l'utensile esegue una sosta sul fondo di centratura
4 Successivamente l'utensile si porta in rapido FMAX alla distanza di
sicurezza o – se inserita – alla 2° distanza di sicurezza
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro di ciclo Q344 (diametro) oppure
Q201 (profondità) determina la direzione della lavorazione.
Se si programma il diametro o la profondità = 0, il TNC non
esegue il ciclo.
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con diametro inserito positivo o
profondità inserita positiva il TNC inverte il calcolo del
preposizionamento. Quindi l’utensile si sposta in rapido
nell’asse utensile fino alla distanza di sicurezza sotto la
superficie del pezzo!
