HEIDENHAIN TNC iTNC 530 201
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
Punto finale
Condizioni per la scelta del punto finale:
„ avvicinabile senza rischio di collisioni
„ prossimo all'ultimo punto di profilo
„ Per escludere il rischio di danneggiamento del profilo: il punto finale
ottimale si trova sul prolungamento della traiettoria utensile per la
lavorazione dell'ultimo elemento di profilo.
Esempio

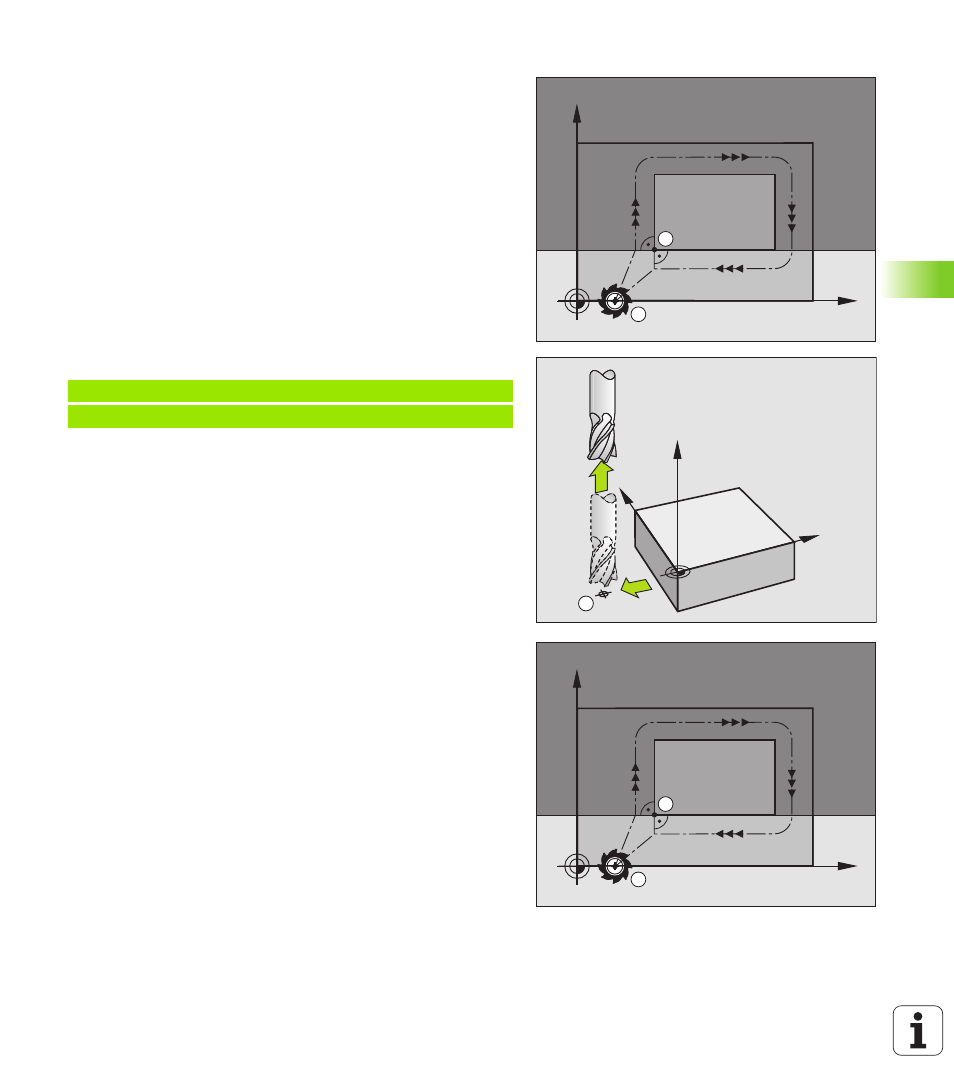

Figura in alto a destra: definendo il punto finale nel campo grigio scuro,
il profilo viene danneggiato nell'avvicinamento al punto finale del
profilo.
Distacco dal punto finale sull'asse del mandrino
Nel distacco dal punto finale programmare separatamente l'asse del
mandrino. vedere figura in centro a destra.
Esempi di blocchi NC
Punto di partenza e punto finale comuni
Per i punti di partenza e finale comuni non programmare alcuna
correzione del raggio.
Per escludere il rischio di danneggiamento del profilo: il punto di
partenza ottimale si trova tra i prolungamenti delle traiettorie utensile
per la lavorazione del primo e dell'ultimo elemento di profilo.
Esempio
Figura in alto a destra: definendo il punto di partenza nel campo grigio
scuro, il profilo viene danneggiato nell'avvicinamento al primo punto
del profilo.
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
Y
X
Z
E
X
Y
A
E
