HEIDENHAIN iTNC 530 413
8.8 Cicli di spianat
u
ra

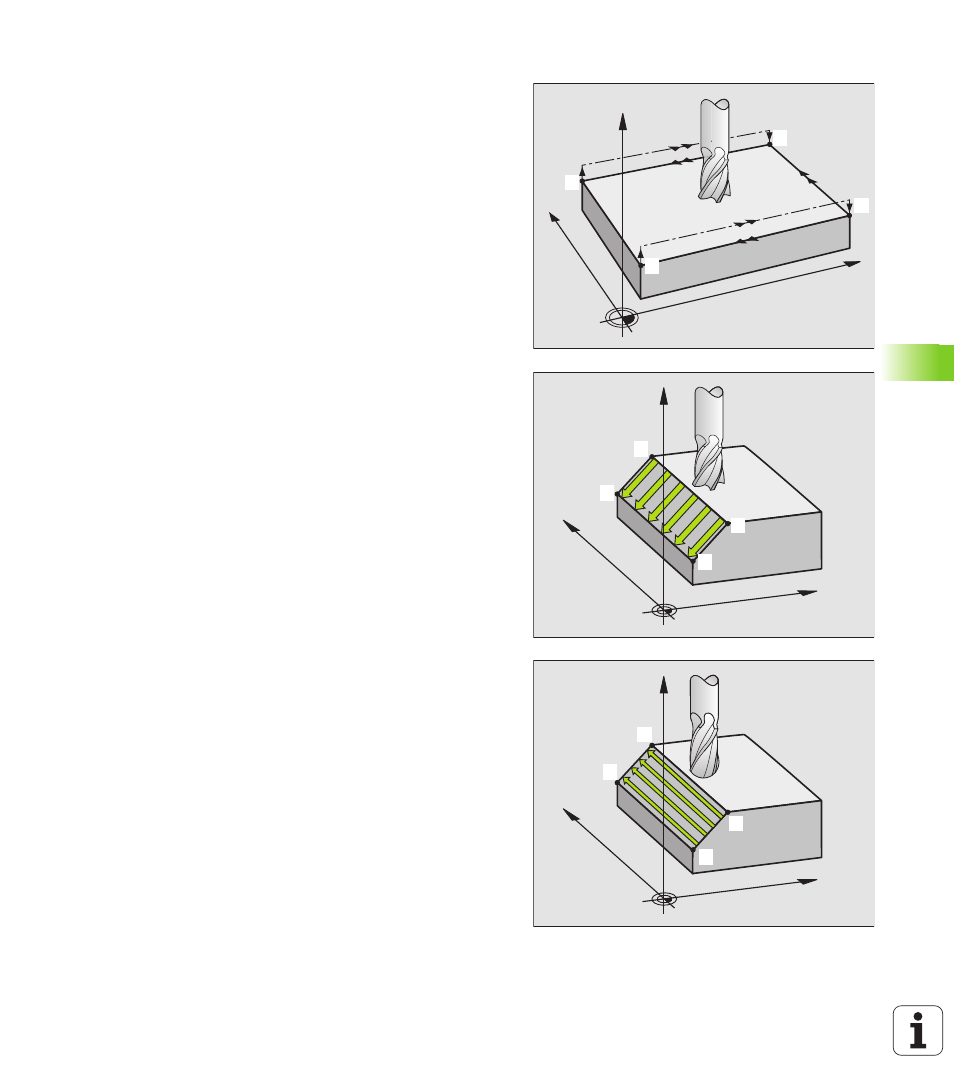

SUPERFICIE REGOLARE (Ciclo G231)
1 Il TNC posiziona l'utensile sul punto di partenza 1 partendo dalla
posizione attuale con un movimento lineare 3D
2 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2
3 Qui il TNC sposta l'utensile in rapido del diametro dell'utensile in
direzione positiva dell'asse del mandrino, riportandolo quindi al
punto di partenza
1
4 Sul punto di partenza 1 il TNC riporta l'utensile sull'ultimo valore Z
considerato
5 Successivamente il TNC sposta l'utensile in tutti e tre gli assi dal
punto
1 in direzione del punto 4 sulla linea successiva
6 In seguito il TNC posiziona l'utensile sul punto finale di questa
linea, calcolandolo dal punto
2 e dallo spostamento in direzione del
punto 3
7 La spianatura viene ripetuta fino al completamento della superficie
programmata
8 Alla fine il TNC posiziona l'utensile, spostandolo del suo diametro,
sul punto più alto programmato nell'asse del mandrino
Impostazione del taglio
Il punto di partenza e quindi la direzione di fresatura sono liberamente
selezionabili, poiché il TNC esegue i singoli tagli dal punto
1 al punto 2
e lo svolgimento complessivo procede dai punti 1 / 2 ai punti 3 / 4 . Il
punto 1 può essere definito su un qualsiasi spigolo della superficie da
lavorare.
Impiegando una fresa a candela la qualità della superficie può essere
ottimizzata:
„ Con un taglio a spinta (coordinata dell'asse del mandrino del punto
1 maggiore della coordinata dell'asse del mandrino del punto 2 ) per
superfici poco inclinate.
„ Con un taglio a trazione (coordinata dell'asse del mandrino del punto
1 minore della coordinata dell'asse del mandrino del punto 2 ) per
superfici poco inclinate
„ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1 al punto 2 ) in direzione della pendenza
maggiore.
X
Y
Z
11
14
13
12
X
Y
Z
11
12
13
14
X
Y
Z
11
14
12
13
