Visualizzazione e mascheratura di numeri di blocco, Cancellazione della grafica, Ingrandimento/riduzione di un dettaglio – HEIDENHAIN iTNC 530 (340 49x-02) ISO programming Manuale d'uso
Pagina 130: 5 gr afica di pr ogr ammazione
130
4 Programmazione: Generalità, gestione file dati, aiuti di programmazione, gestione dei pallet
4.5 Gr
afica di pr
ogr
ammazione
Visualizzazione e mascheratura di numeri di
blocco
8

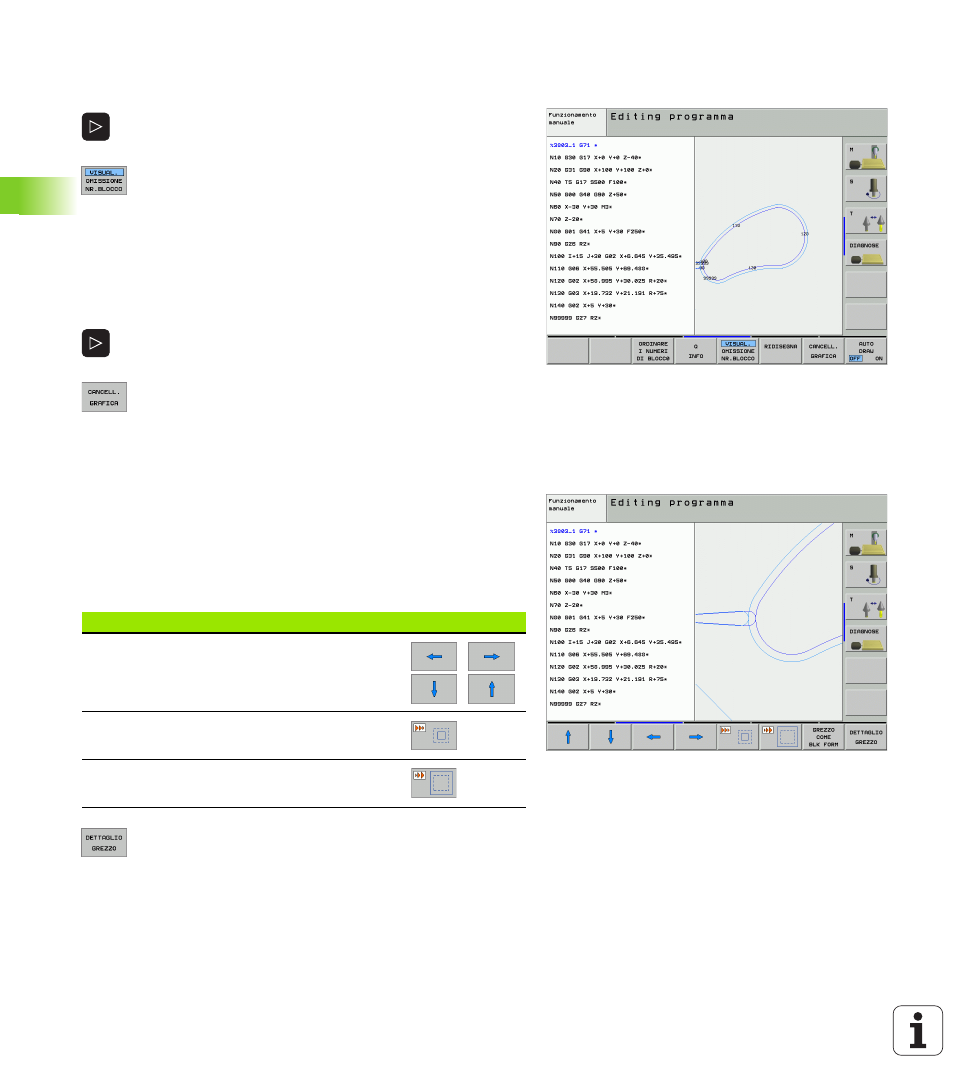

Commutazione del livello softkey: Vedere figura in alto
a destra.
8
Visualizzare i numeri blocco: impostare il softkey
VISUALIZZA/MASCHERA BLOCCO N. su
VISUALIZZA
8
Mascherare i numeri blocco: impostare il softkey
VISUALIZZA/MASCHERA BLOCCO N. su
MASCHERA .
Cancellazione della grafica
8
Commutazione del livello softkey: Vedere figura in alto
a destra.
8
Cancellazione della grafica: premere il softkey
CANCELLA GRAFICA.
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con una cornice si può selezionare il dettaglio da ingrandire o da
ridurre.
8
Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2° livello, vedere fig. al centro a destra)
Sono disponibili le seguenti funzioni:
8
Con il softkey WINDOW DETTAGLIO confermare il
campo selezionato
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale
Funzione
Softkey
Visualizzazione e spostamento della cornice.
Per lo spostamento tenere premuto il relativo
softkey
Riduzione cornice: per la riduzione tenere
premuto il softkey
Ingrandimento cornice: per l'ingrandimento
tenere premuto il softkey
