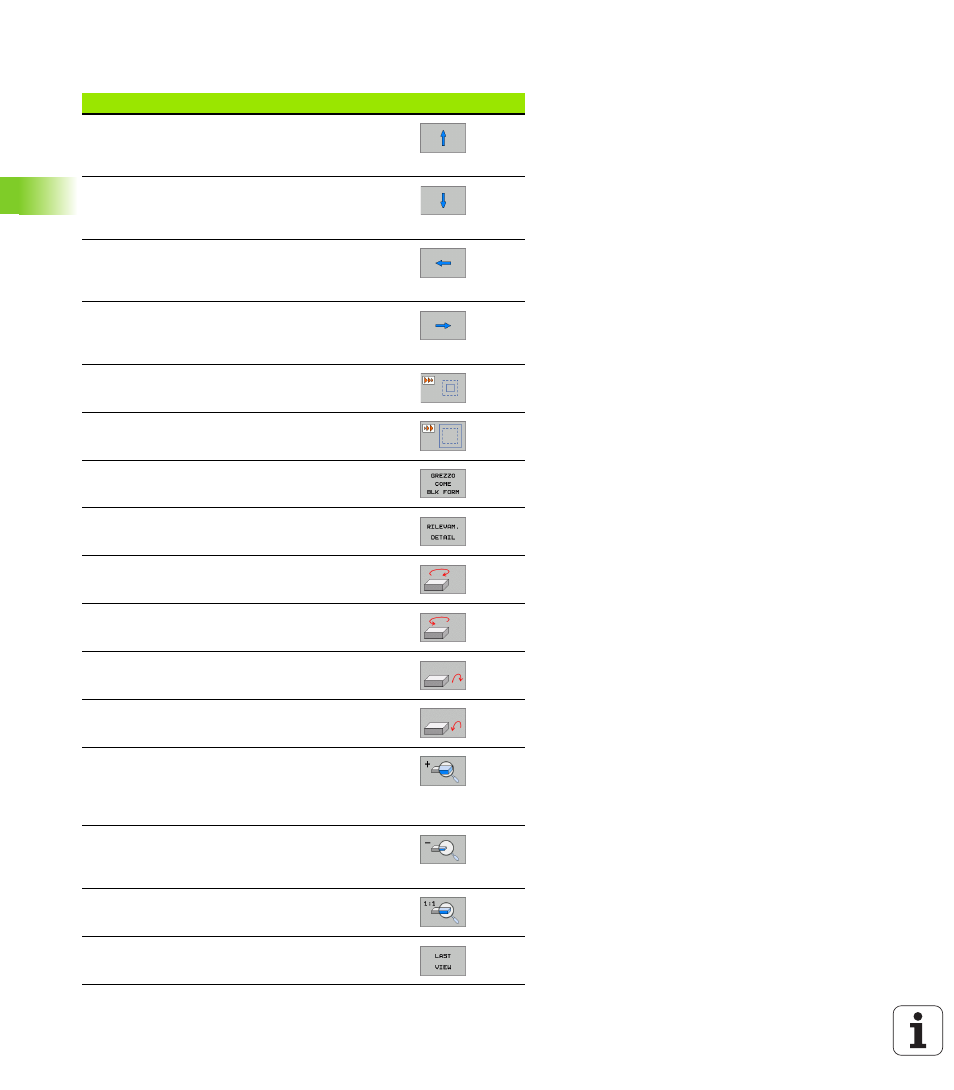

Funzioni della grafica di linea 3D
Funzione
Softkey
Visualizzazione e spostamento verso l'alto della
cornice di zoom. Per lo spostamento tenere
premuto il softkey
Visualizzazione e spostamento verso il basso
della cornice di zoom. Per lo spostamento tenere
premuto il softkey
Visualizzazione e spostamento verso sinistra
della cornice di zoom. Per lo spostamento tenere
premuto il softkey
Visualizzazione e spostamento verso destra della
cornice di zoom. Per lo spostamento tenere
premuto il softkey
Ingrandimento cornice: per l'ingrandimento
tenere premuto il softkey
Riduzione cornice: per la riduzione tenere
premuto il softkey
Reset dell'ingrandimento con visualizzazione del
pezzo secondo il BLK-Form programmato
Conferma del dettaglio
Rotazione del pezzo in senso orario
Rotazione del pezzo in senso antiorario
Inclinazione del pezzo all'indietro
Inclinazione del pezzo in avanti
Ingrandimento a passi della rappresentazione. Se
la rappresentazione è ingrandita, il TNC mostra
nella riga in basso della finestra grafica il
carattere Z
Riduzione a passi della rappresentazione. Se la
rappresentazione è ridotta, il TNC mostra nella
riga in basso della finestra grafica il carattere Z
Rappresentazione del pezzo in dimensione
originale
Rappresentazione del pezzo nell'ultima
visualizzazione attiva
