320
8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

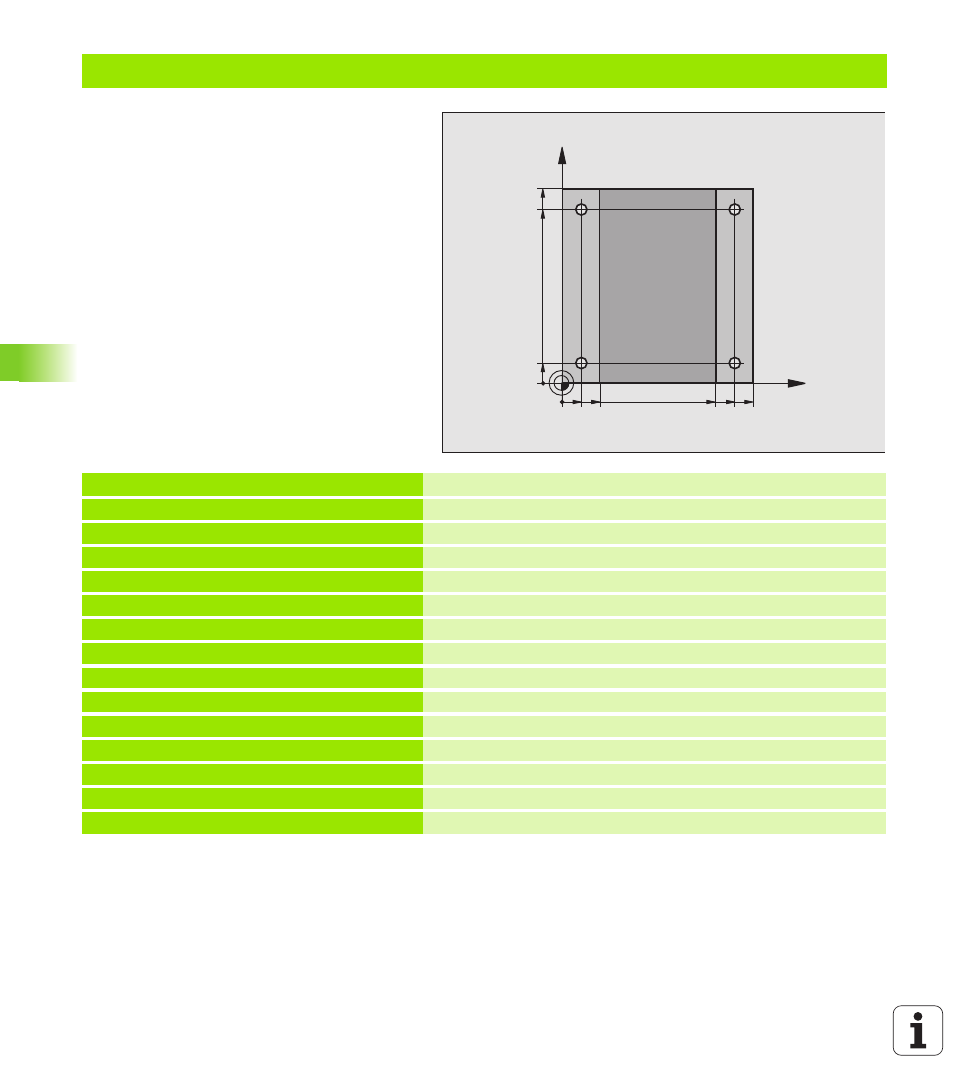

Esempio: Cicli di foratura
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 *
Definizione utensile
N40 T1 G17 S4500 *
Chiamata utensile
N50 G00 G40 G90 Z+250 *
Disimpegno utensile
N60 G200 FORATURA
Definizione ciclo
Q200=2
;DIST. DI SICUREZZA
Q201=-15
;PROFONDITÀ
Q206=250
;AVANZ. INCREMENTO
Q202=5
;PROF. ACCOSTAMENTO
Q210=0
;F. TEMPO SOSTA SOPRA
Q203=-10
;COOR. SUPERF.
Q204=20
;2. DIST. DI SICUREZZA
Q211=0,2
;TEMPO DI SOSTA SOTTO
X
Y
20
10
100
100
10
90
90
80
