HEIDENHAIN iTNC 530

377

8.6 Cicli SL

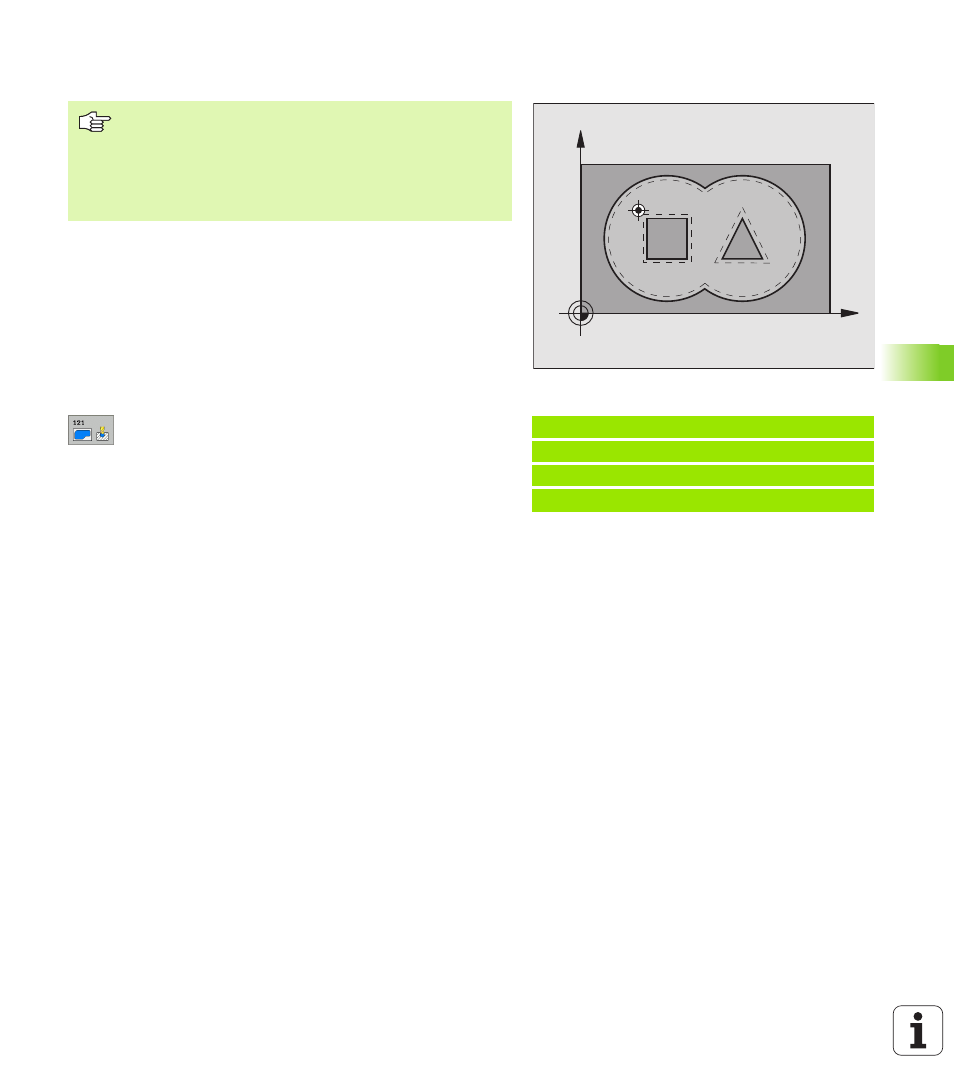

FORATURA PRELIMINARE (Ciclo G121)

Svolgimento del ciclo

Come il ciclo G83 FORATURA PROFONDA,vedere "Cicli di foratura,
maschiatura e fresatura di filettature", pag. 274.

Impiego

Per i punti di penetrazione il ciclo G121 FORATURA PRELIMINARE
tiene conto del SOVRAMETALLO PER FINITURA LATERALE e del
SOVRAMETALLO PER FINITURA DEL FONDO, nonché del raggio
dell'utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.

8

PROFONDITA' DI ACCOSTAMENTO

Q10 (in valore

incrementale): quota di cui l'utensile viene accostato
di volta in volta (segno con direzione di lavoro negativa
"-")

8

AVANZAMENTO IN PROFONDITA'

Q11: avanzamento di

foratura in mm/min

8

NUMERO UTENSILE SVUOTAMENTO

Q13: numero

dell'utensile di svuotamento

Esempio: Blocchi NC

N58 G121 FORATURA PRELIMINARE

Q10=+5

;PROF. ACCOSTAMENTO

Q11=100

;AVANZAMENTO PROF.

Q13=1

;UTENS. SVUOTAMENTO

X

Y

Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco T.

Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la foratura preliminare con un utensile più
grande dell'utensile di sgrossatura.
