448 9 Programmazione: Funzioni speciali
9.1 La funzione PLANE: Rotazione del piano di la
v
o
ro
(opzione-sof
tw
ar
e
1
)
9.1 La funzione PLANE: Rotazione
del piano di lavoro
(opzione-software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
orientati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi di rotazione effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per l’orientamento del piano di lavoro devono
essere abilitate dal Costruttore della macchina!
La funzione PLANE può essere impiegata solo su
macchine dotate di almeno due assi orientabili (tavola o/e
testa).

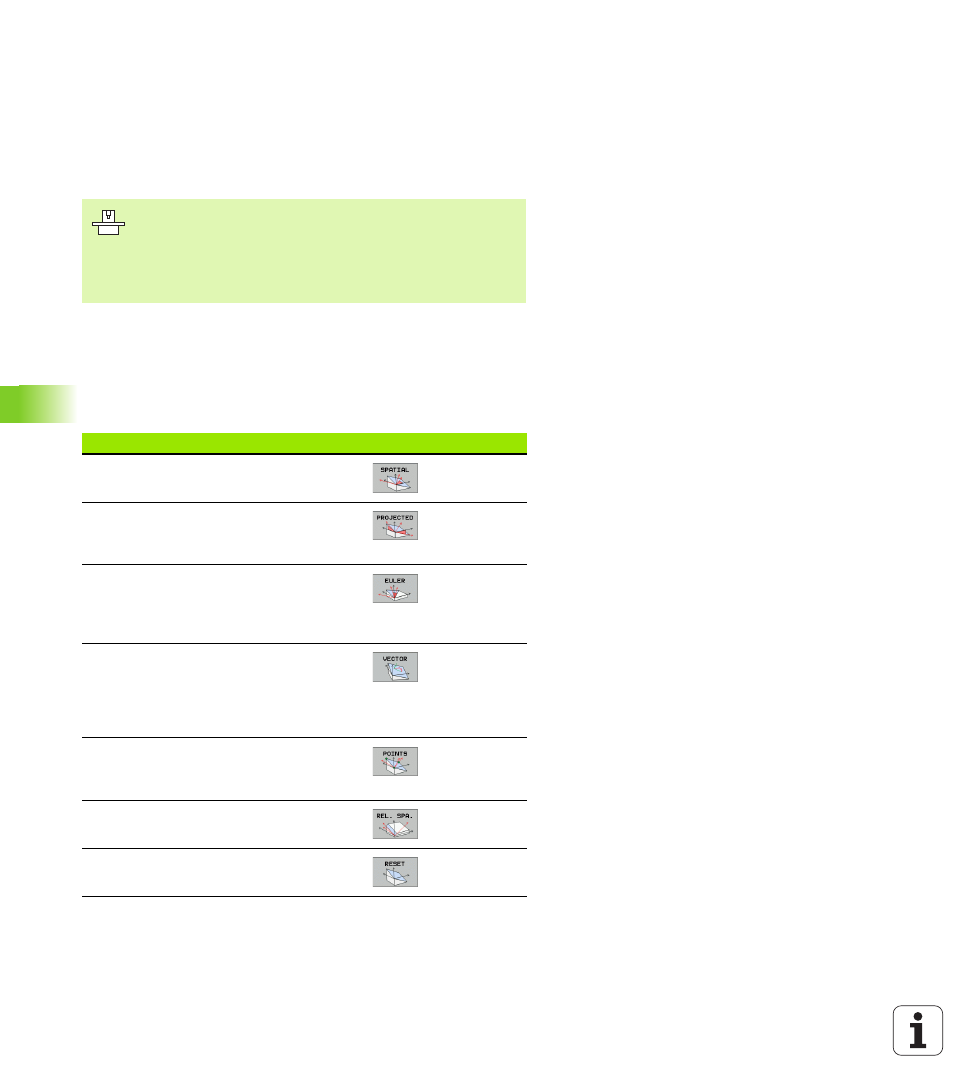

Funzione Parametri necessari Softkey Pag.
SPATIAL Tre angoli solidi SPA, SPB,
SPC pag. 452
PROJECTED Due angoli di proiezione
PROPR
e PROMIN ed un
angolo di rotazione ROT
pag. 454
EULER Tre angoli di Eulero
precessione (EULPR),
nutazione (EULNU) e
rotazione (EULROT), pag. 456
VECTOR Vettore normale per la
definizione del piano e
vettore base per la
definizione della direzione
dell‘asse orientato X pag. 458
POINTS Coordinate di tre punti
qualsiasi del piano da
orientare pag. 460
RELATIV Angolo solido unico, con
effetto incrementale pag. 462
RESET Reset della funzione
PLANE pag. 451
