HEIDENHAIN iTNC 530 391
8.6 Cicli SL

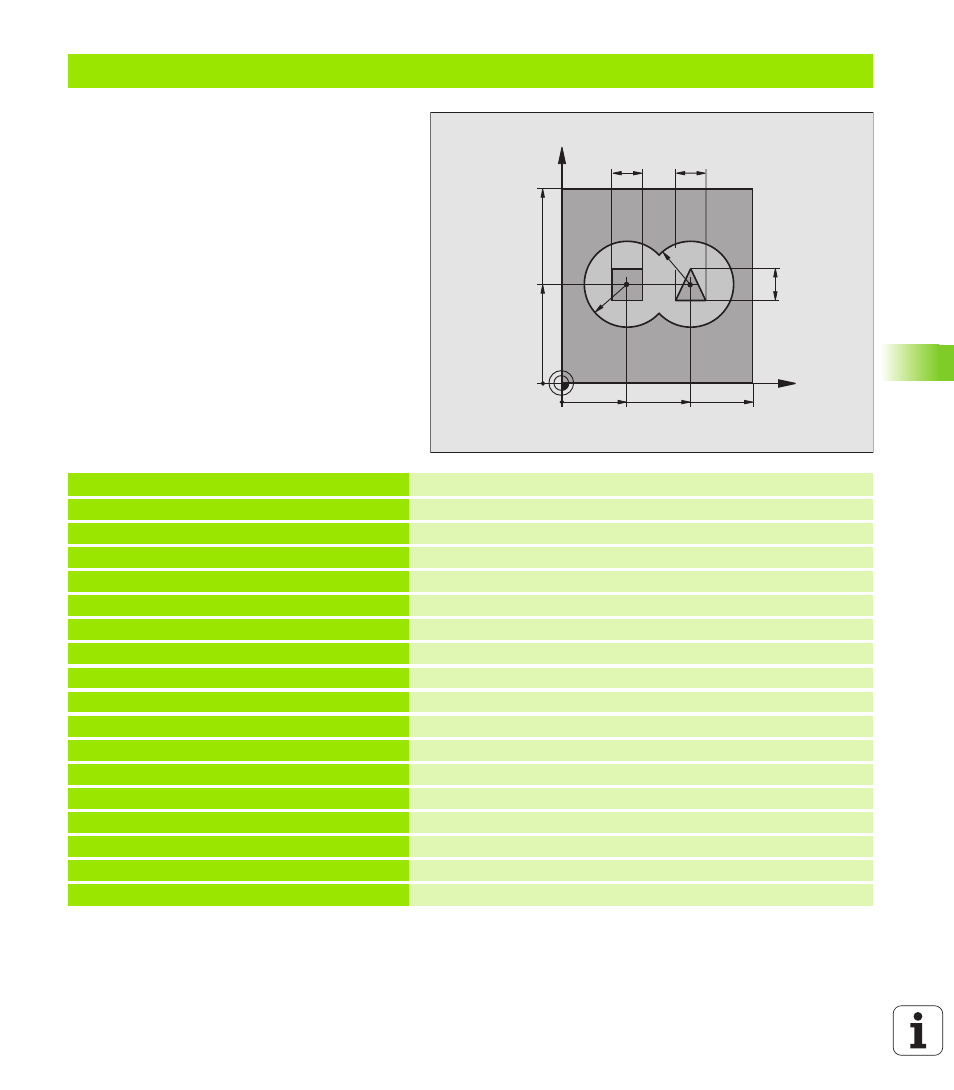

Esempio: Preforatura, sgrossatura, finitura di profili sovrapposti
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definizione dell'utensile, punta
N40 G99 T2 L+0 R+6 * Definizione utensile di sgrossatura/finitura
N50 T1 G17 S4000 * Chiamata utensile, punta
N60 G00 G40 G90 Z+250 * Disimpegno utensile
N70 G37 P01 1 P02 2 P03 3 P04 4 * Definizione dei sottoprogrammi di profilo
N80 G120 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0 ;SOVRAM. LATERALE
Q4=+0 ;SOVRAM. PROFONDITA’
Q5=+0 ;COOR. SUPERF.
Q6=2 ;DIST. DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
35
50
100
100
16
16
R25
65
16
R25
