202 6 Programmazione: Programmazione profili
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
Avvicinamento e distacco tangenziale

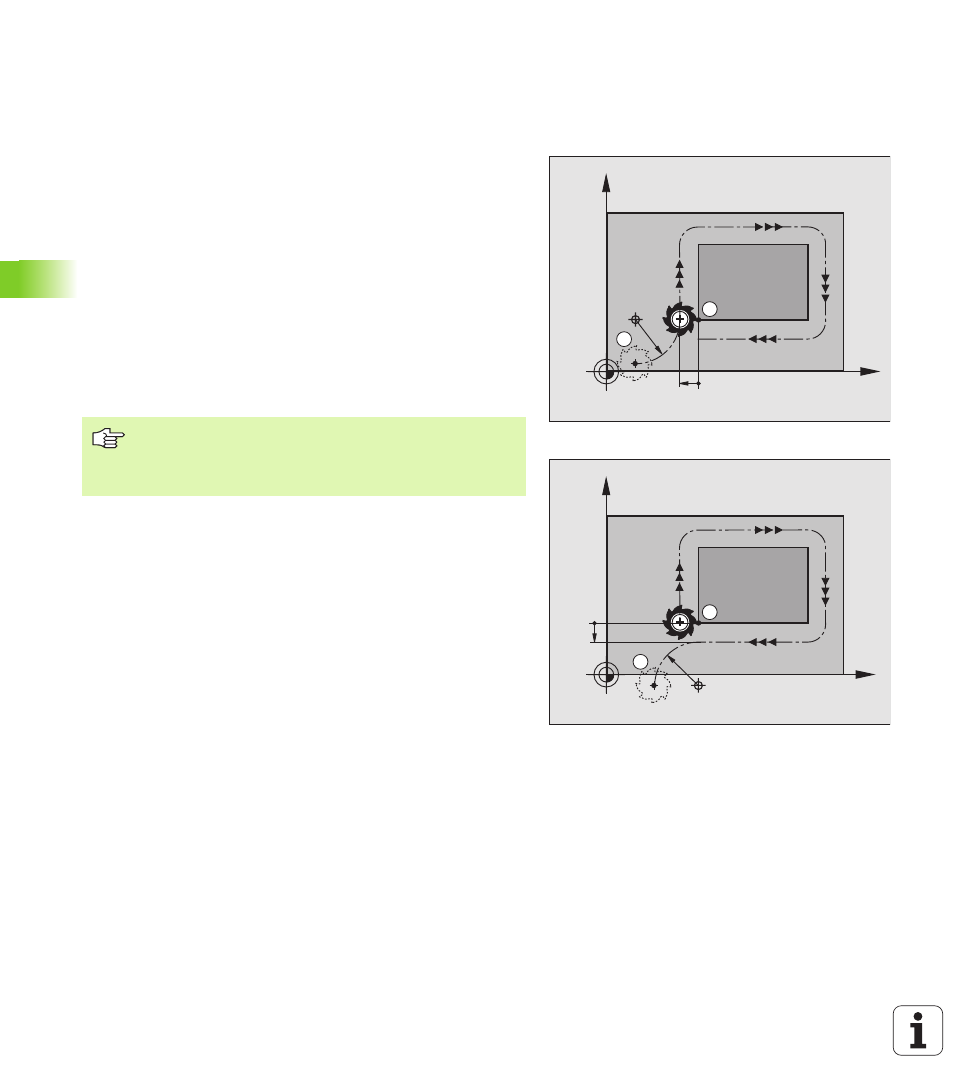

Con G26 (figura in centro a destra) ci si può avvicinare al pezzo
tangenzialmente e con G27 (figura in basso a destra) distaccarsi
tangenzialmente dal pezzo. In questo modo si evitano danneggiamenti
per spogliatura.
Punto di partenza e punto finale
Il punto di partenza e il punto finale sono rispettivamente prossimi al
primo e all'ultimo punto sul profilo, all'esterno del pezzo e devono
essere programmati senza correzione del raggio.
Avvicinamento
8 Inserire G26 dopo il blocco nel quale è programmato il primo punto
del profilo: questo è il primo blocco con correzione del raggio G41/
G42
Distacco
8 Inserire G27 dopo il blocco nel quale è programmato l'ultimo punto
del profilo: questo è il primo blocco con correzione del raggio G41/
G42
Scegliere il raggio per G26 e G27 in modo tale che la
traiettoria circolare possa essere eseguita tra il punto ed il
primo punto del profilo, nonché tra l'ultimo punto sul
profilo ed il punto finale.
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
