9 Programmazione: Funzioni speciali
9.1 La funzione PLANE: Rotazione del piano di la
v
o
ro
(opzione-sof
tw
ar
e
1
)

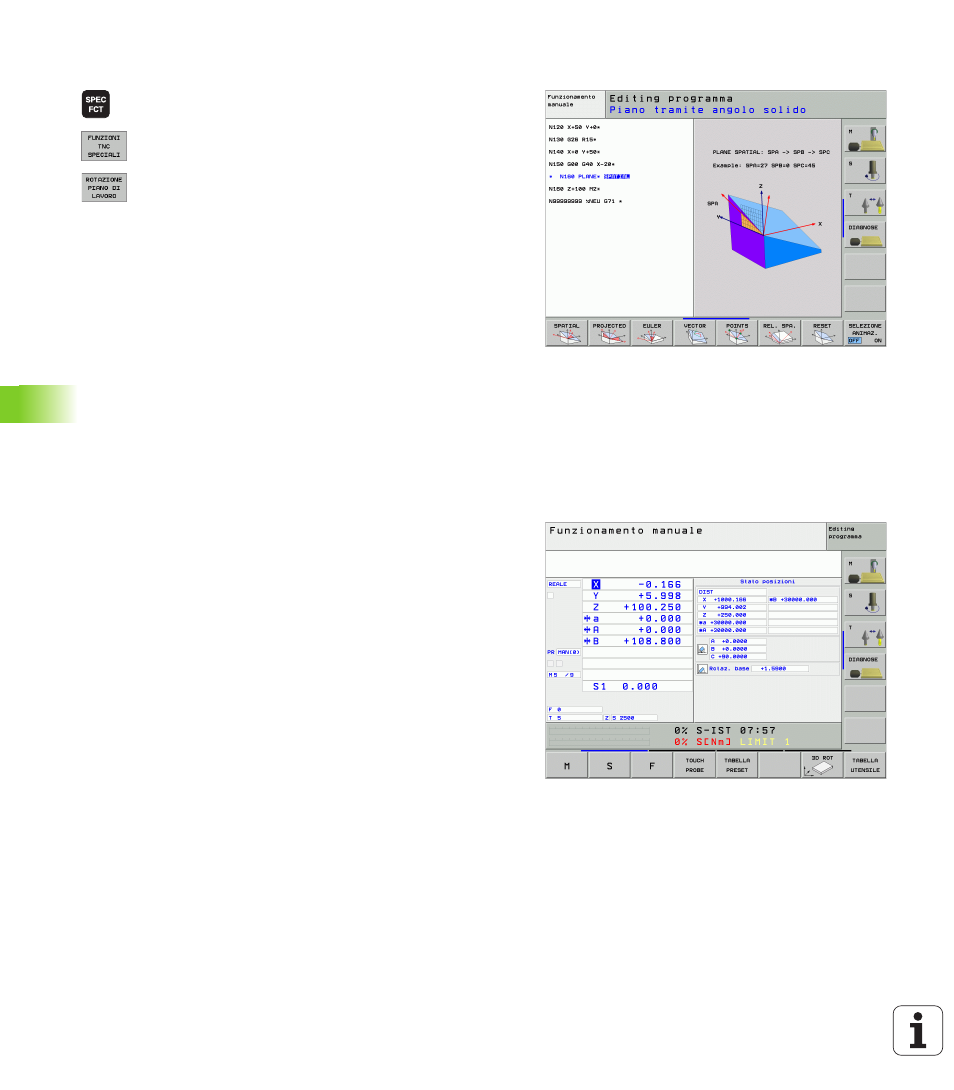

Definizione della funzione PLANE
8
Visualizzare il livello softkey con le funzioni speciali
8
Selezione delle funzioni speciali TNC: premere il
softkey FUNZ. TNC SPECIALI .
8
Selezione della funzione PLANE: premere il softkey
ROTAZIONE PIANO DI LAVOR.: il TNC mostra nel
livello softkey le possibilità di definizione disponibili
Selezione della funzione con Animation attiva
8
Inserire Animation: impostare il softkey SELECT ANIMATION ON/
OFF su ON
8
Avviare Animation per le diverse possibilità di definizione: premere
uno dei softkey disponibili, il TNC evidenzia il softkey premuto in
colore diverso ed avvia la rispettiva animazione
8
Per confermare la funzione attiva al momento: premere il tasto ENT
o premere di nuovo il softkey della funzione attiva: il TNC continua il
dialogo chiedendo i parametri necessari
Selezione della funzione con Animation non attiva
8
Selezionare direttamente la funzione con il softkey: il TNC continua
il dialogo chiedendo i parametri necessari
Indicazione di posizione
Appena si attiva una qualsiasi funzione PLANE, il TNC mostra
nell’indicatore di stato supplementare l’angolo solido calcolato (vedere
figura). Fondamentalmente il TNC calcola internamente sempre
l’angolo solido – indipendentemente dalla funzione PLANE utilizzata.
