8 Programmazione: Cicli

8.6 Cicli SL

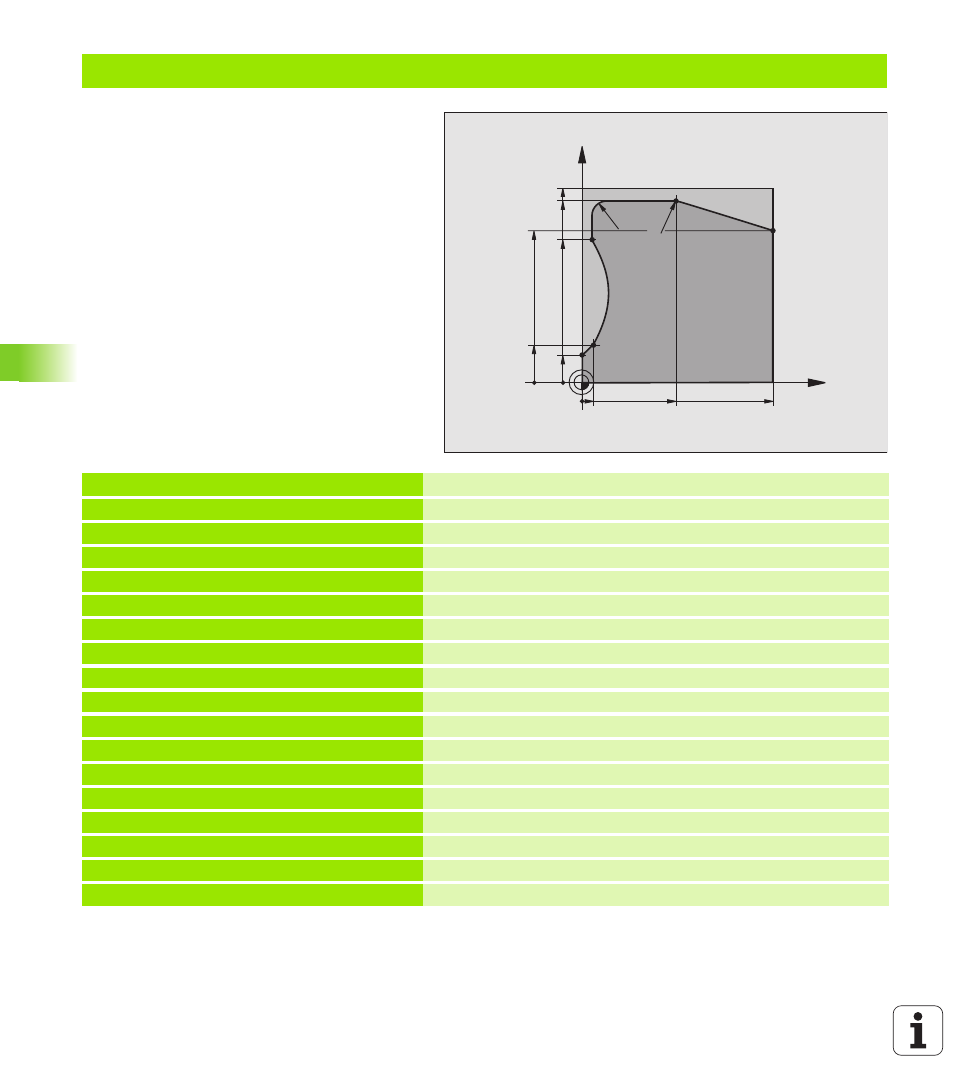

Esempio: Profilo sagomato

%C25 G71 *

N10 G30 G17 X+0 Y+0 Z-40 *

Definizione pezzo grezzo

N20 G31 G90 X+100 Y+100 Z+0 *

N30 G99 T1 L+0 R+10 *

Definizione utensile

N40 T1 G17 S2000 *

Chiamata utensile

N50 G00 G40 G90 Z+250 *

Disimpegno utensile

N60 G37 P01 1 *

Definizione del sottoprogramma del profilo

N70 G125 PROFILO SAGOMATO

Definizione dei parametri di lavorazione

Q1=-20

;PROF. FRESATURA

Q3=+0

;SOVRAM. LATERALE

Q5=+0

;COOR. SUPERF.

Q7=+250

;ALTEZZA DI SICUREZZA

Q10=5

;PROF. ACCOSTAMENTO

Q11=100

;AVANZAMENTO PROF.

Q12=200

;AVANZ. FRESATURA

Q15=+1

;TIPO DI FRESATURA

N80 G79 M3 *

Chiamata ciclo

N90 G00 G90 Z+250 M2 *

Disimpegno dell'utensile, fine del programma

X

Y

5

20

100

100

80

50

95

75

15

R7,5

R7,5
