HEIDENHAIN iTNC 530
323
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

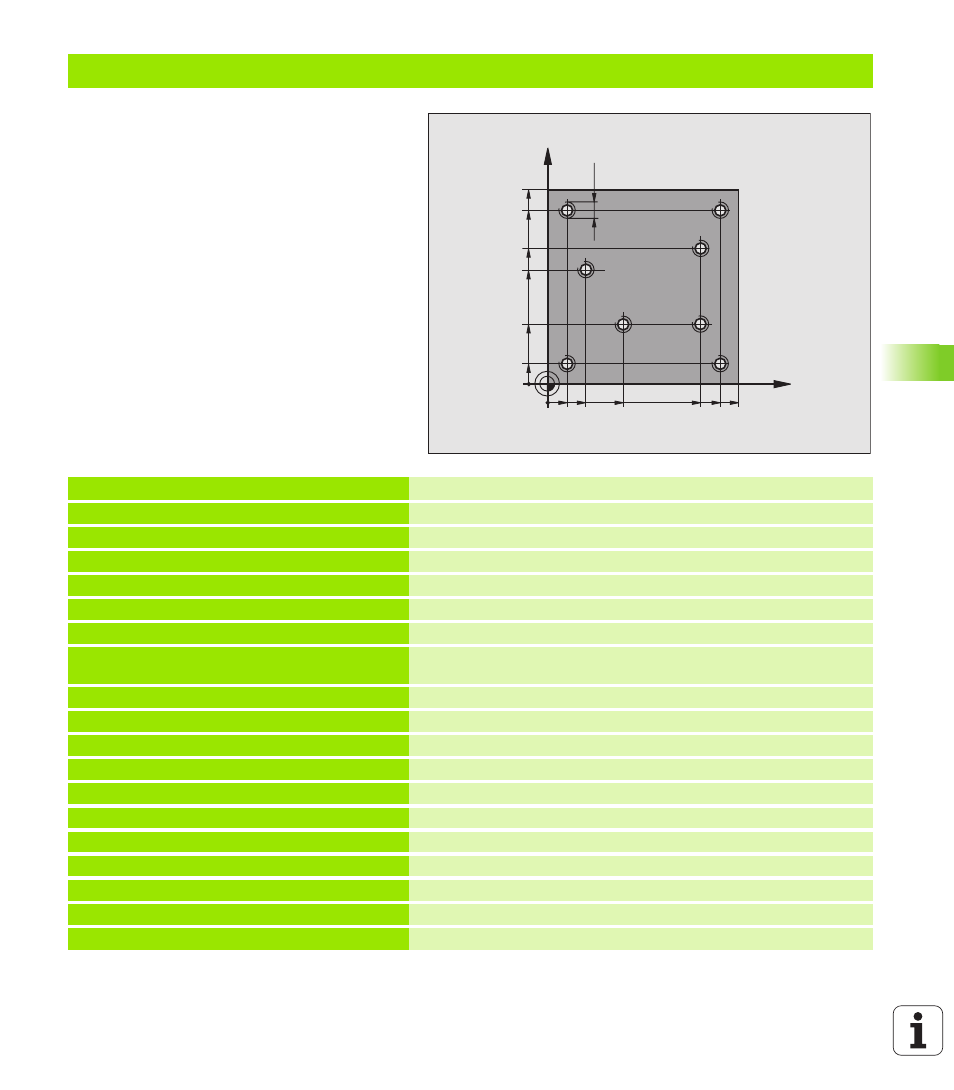

Esempio: Cicli di foratura assieme a Tabelle punti
Le coordinate dei fori sono memorizzate nella
tabella punti TAB1.PNT e vengono chiamate dal
TNC con G79 PAT.
I raggi degli utensili sono stati scelti in modo tale
che nella grafica di test si possano vedere tutti i
passi di lavorazione.
Esecuzione del programma
Centratura
Foratura
Maschiatura
%1 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Definizione dell'utensile centratore
N40 G99 T2 L+0 R+2,4 *
Definizione dell'utensile, punta
N50 G99 T3 L+0 R+3 *
Definizione dell'utensile maschiatore
N60 T1 G17 S5000 *
Chiamata dell'utensile centratore
N70 G01 G40 Z+10 F5000 *
Posizionamento dell'utensile alla distanza di sicurezza (programmare
F con un valore,
il TNC posizionerà l'utensile dopo ogni ciclo alla distanza di sicurezza)
N80 %:PAT: “TAB1“ *
Definire la tabella punti
N90 G200 FORATURA
Definizione del ciclo "Foratura di centratura"
Q200=2
;DIST. DI SICUREZZA
Q201=-2
;PROFONDITÀ
Q206=150
;AVANZ. INCREMENTO
Q202=2
;PROF. ACCOSTAMENTO
Q210=0
;F. TEMPO SOSTA SOPRA
Q203=+0
;COOR. SUPERF.
Valore 0 obbligatorio, agisce dalla Tabella punti
Q204=0
;2. DIST. DI SICUREZZA
Valore 0 obbligatorio, agisce dalla Tabella punti
Q211=0,2
;TEMPO DI SOSTA SOTTO
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
