HEIDENHAIN TNC iTNC 530
213
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

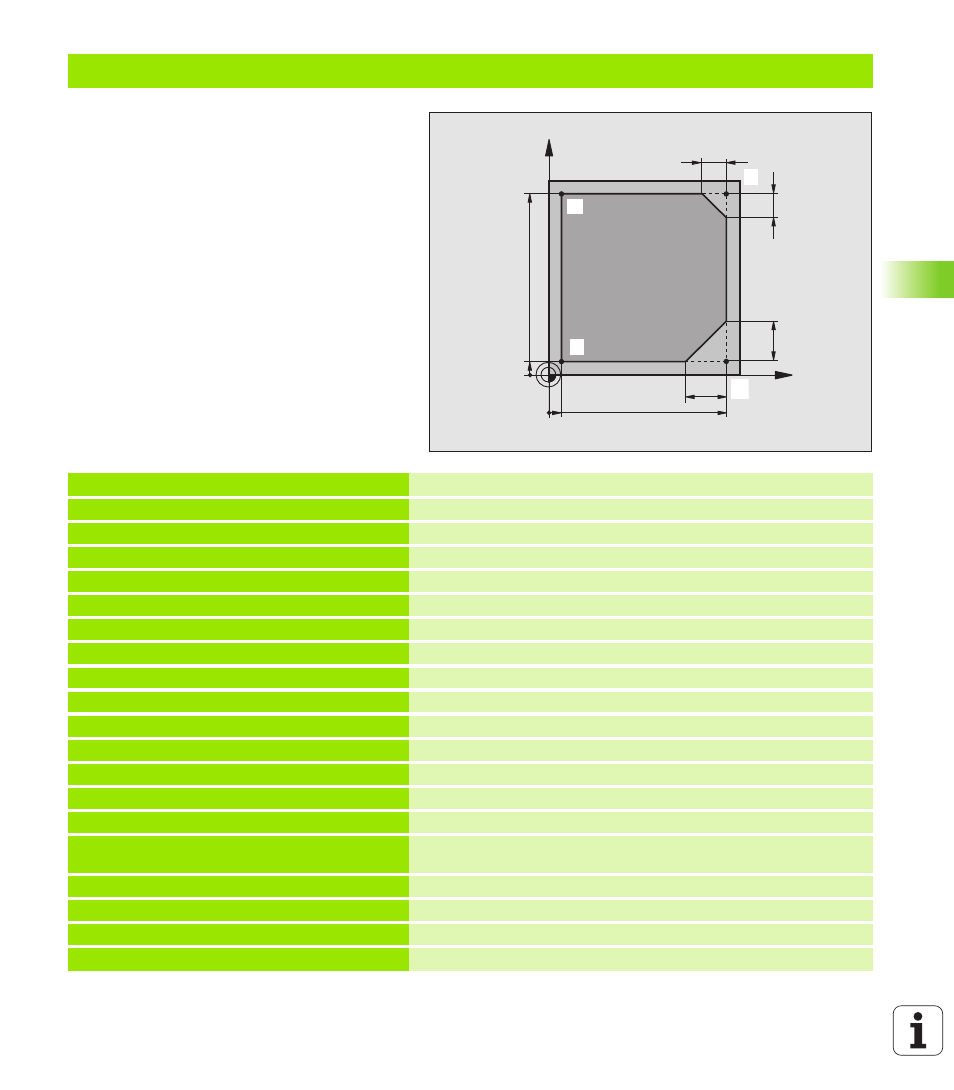

Esempio: Traiettoria lineare e smussi con coordinate cartesiane
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo per la simulaz. grafica della lavorazione
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
Definizione dell'utensile nel programma
N40 T1 G17 S4000 *
Chiamata utensile con asse mandrino e n. giri mandrino
N50 G00 G40 G90 Z+250 *
Disimpegno utensile sull'asse mandrino in rapido
N60 X-10 Y-10 *
Preposizionamento dell'utensile
N70 G01 Z-5 F1000 M3 *
Posizionamento alla profondità di lavorazione con F = 1000 mm/min
N80 G01 G41 X+5 Y+5 F300 *
Posizionamento sul punto 1, attivazione correzione raggio G41
N90 G26 R5 F150 *
Avvicinamento tangenziale
N100 Y+95 *
Posizionamento sul punto 2
N110 X+95 *
Punto 3: prima retta per lo spigolo 3
N120 G24 R10 *
Programmazione smusso con lunghezza 10 mm
N130 Y+5 *
Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
N140 G24 R20 *
Programmazione smusso con lunghezza 20 mm
N150 X+5 *
Posizionamento sull'ultimo punto di profilo 1, seconda retta per
spigolo 4
N160 G27 R5 F500 *
Distacco tangenziale
N170 G40 X-20 Y-20 F1000 *
Disimpegno nel piano di lavoro, disattivazione correzione del raggio
N180 G00 Z+250 M2 *
Disimpegno dell'utensile, fine del programma
N99999999 %LINEAR G71 *
X
Y
95
5
95
5
10
10
20
20
1
1
1
2
1
3
1
4
