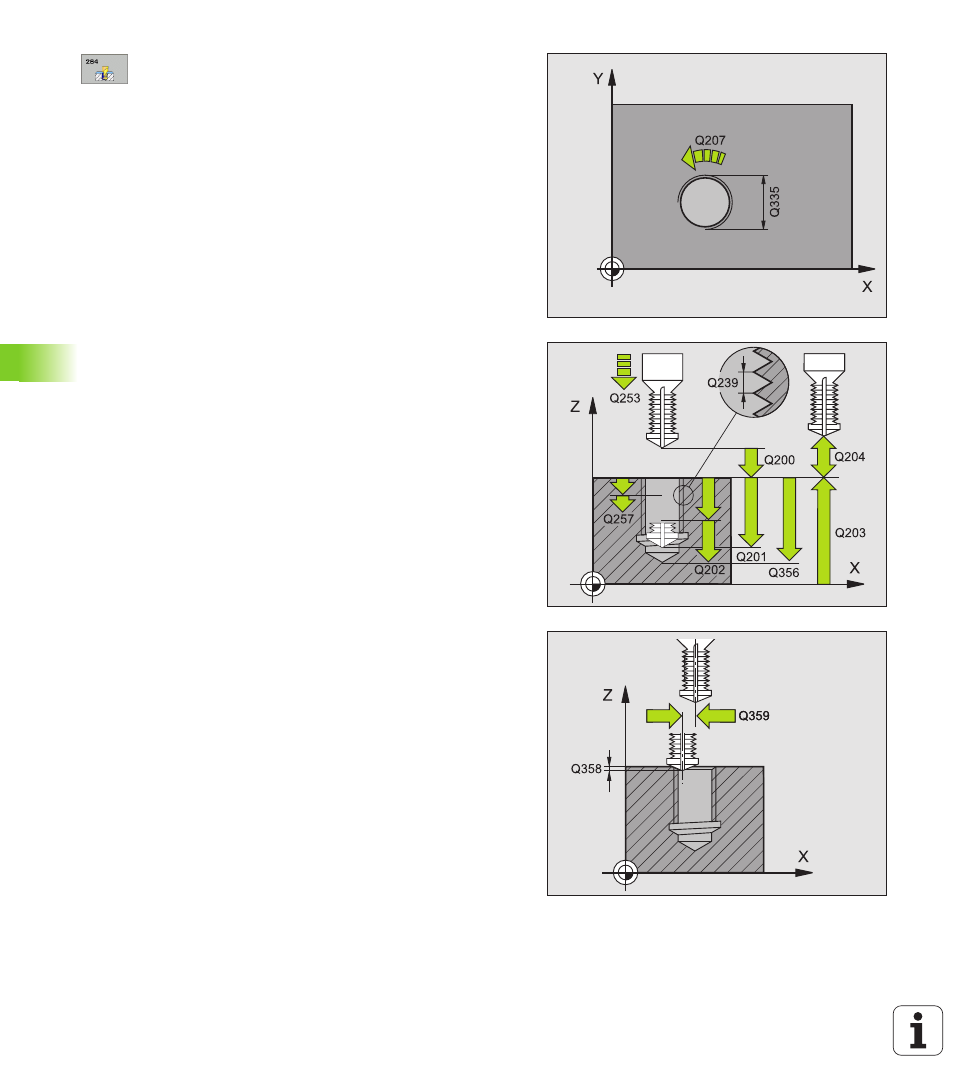

8 DIAMETRO NOMINALE Q335: diametro nominale della
filettatura
8 PASSO DELLA FILETTATURA Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = Filettatura sinistrorsa
8 PROFONDITA' DELLA FILETTATURA Q201 (in valore
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
8 PROFONDITA' Q356 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro
8 AVANZ. PREPOSIZIONAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
8 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
8 PROFONDITA' DI ACCOSTAMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
„ PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
„ la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
8 DISTANZA DI PREARRESTO SOPRA Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente
8 PROFONDITA' FORO FINO A ROTTURA TRUCIOLO Q257 (in
valore incrementale): accostamento dopo il quale il
TNC esegue una rottura truciolo. Nessuna rottura
truciolo con impostazione 0
8 INVERSIONE NELLA ROTTURA TRUCIOLO Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
8 PROFONDITA' FRONTALE Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso
8 ECCENTRICITA' SMUSSO FRONTALE Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
