HEIDENHAIN iTNC 530 359
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

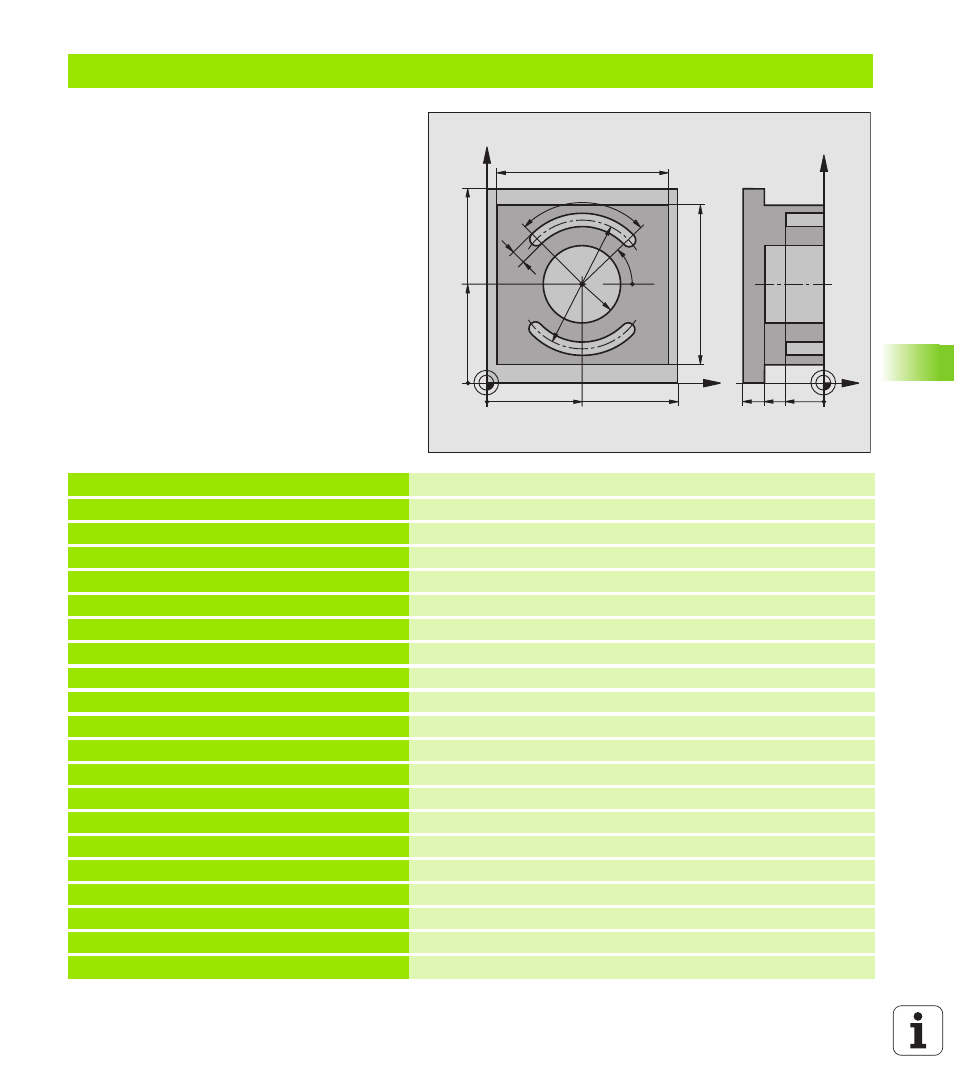

Esempio: Fresatura di tasche, isole e scanalature
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definizione utensile di sgrossatura/finitura
N40 G99 T2 L+0 R+3 * Definizione utensile, fresa per scanalature
N50 T1 G17 S3500 * Chiamata utensile di sgrossatura/finitura
N60 G00 G40 G90 Z+250 * Disimpegno utensile
N70 G213 FINITURA DI ISOLE Definizione del ciclo "Lavorazione esterna"
Q200=2 ;DIST. DI SICUREZZA
Q201=-30 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q207=250 ;AVANZAM. FRESATURA
Q203=+0 ;COOR. SUPERF.
Q204=20 ;2. DIST. DI SICUREZZA
Q216=+50 ;CENTRO 1° ASSE
Q217=+50 ;CENTRO 2° ASSE
Q218=90 ;LUNGHEZZA 1° LATO
Q219=80 ;LUNGHEZZA 2° LATO
Q220=0 ;RAGGIO SPIGOLO
Q221=5 ;SOVRAMETALLO
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
