Impostazione dei layer – HEIDENHAIN iTNC 530 (340 49x-02) ISO programming Manuale d'uso
Pagina 226
226
6 Programmazione: Programmazione profili
6.6 Gener
a
zione di pr
ogr
ammi di pr
of
ilo da dati DXF (opzione sof
tw
a
re
)

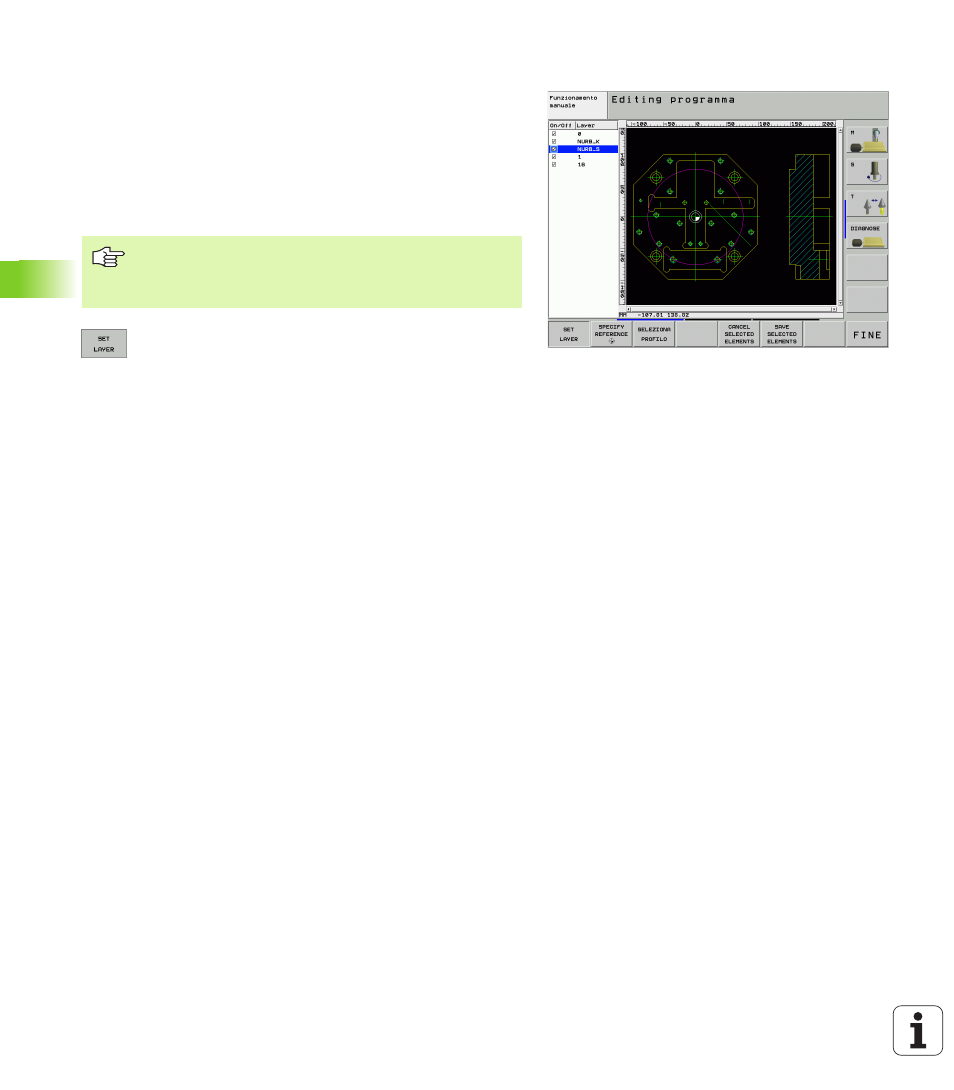

Impostazione dei layer
I file DXF contengono di regola più layer (livelli), con cui il costruttore
può organizzare il proprio disegno. Attraverso la tecnica a layer il
costruttore raggruppa diversi tipi di elementi, p.es. il profilo vero e
proprio del pezzo, le quote, le linee ausiliarie e di costruzione, i
tratteggi e i testi.
Per avere sullo schermo il minor numero possibile di informazioni
superflue durante la selezione del profilo, tutti i layer superflui
contenuti nel file DXF possono essere mascherati.
8
Se non è già attivo, selezionare il modo di
impostazione dei layer: Il TNC visualizza nella finestra
sinistra tutti i layer contenuti nel file DXF attivo
8
Per mascherare un layer: Selezionare con il tasto
sinistro del mouse il layer desiderato e mascherarlo
cliccando sulla casella di controllo
8
Per visualizzare un layer: Selezionare con il tasto
sinistro del mouse il layer desiderato e visualizzarlo di
nuovo cliccando sulla casella di controllo
Il file DXF da elaborare deve contenere almeno un layer.
Si può selezionare un profilo anche se il costruttore lo ha
memorizzato su diversi layer.
