410 8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra

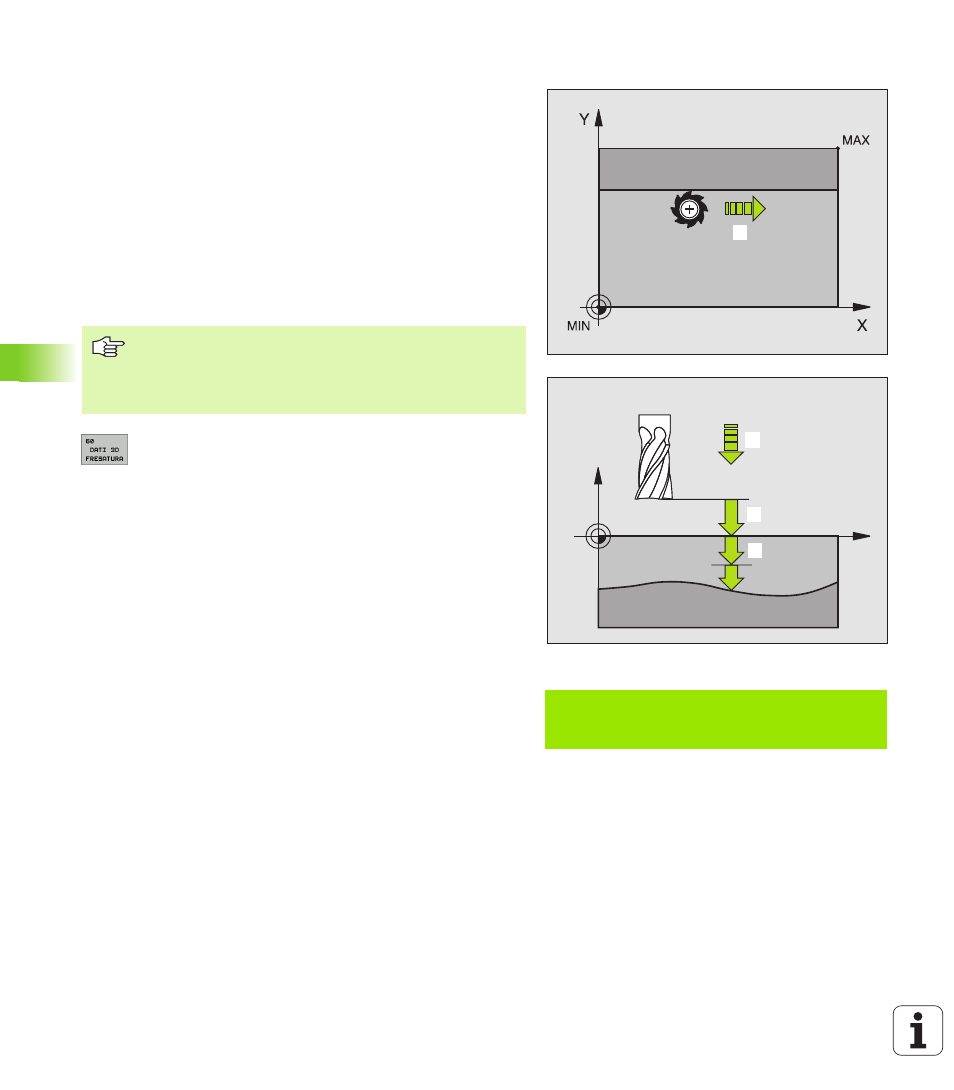

LAVORAZIONE DATI 3D (Ciclo G60)
1 Il TNC porta l'utensile in rapido dalla posizione attuale nell'asse del
mandrino alla DISTANZA DI SICUREZZA sopra il punto MAX
programmato nel ciclo
2 Successivamente il TNC porta l'utensile in rapido nel piano di
lavoro sul punto MIN programmato nel ciclo
3 Da lì l'utensile viene portato con AVANZAMENTO DI
PROFONDITA' sul primo punto del profilo
4 Successivamente vengono lavorati, con AVANZAMENTO DI
FRESATURA, tutti i punti memorizzati nel file dati digitalizzati; ove
necessario il TNC si porta temporaneamente alla DISTANZA DI
SICUREZZA, per saltare eventuali zone da non lavorare
5 Alla fine il TNC riporta l'utensile in rapido alla DISTANZA DI
SICUREZZA
8 Nome file dati 3D : introdurre il nome del file nel quale
sono memorizzati i dati da lavorare; se il file non si
trova nella directory attuale, introdurre il percorso
completo.
8 PUNTO MIN CAMPO : punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
8 PUNTO MAX CAMPO : punto massimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
8 DISTANZA DI SICUREZZA 1 (in valore incrementale):
(incrementale): distanza tra la punta dell’utensile e la
superficie del pezzo nei movimenti in rapido
8 PROFONDITA' DI ACCOSTAMENTO 2 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
8 AVANZAMENTO IN PROFONDITA' 3 : velocità dell'utensile
nella penetrazione in mm/min
8 AVANZAMENTO FRESATURA 4 : velocità di spostamento
dell'utensile durante la fresatura in mm/min
8 Funzione ausiliaria M: introduzione opzionale di una
funzione ausiliaria, p. es. M13
Esempio: Blocchi NC
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
14
X
Z
11
13
12
Da osservare prima della programmazione
Con il ciclo G60 si possono lavorare con più accostamenti
i dati 3D generati da un sistema di programmazione
esterno.
