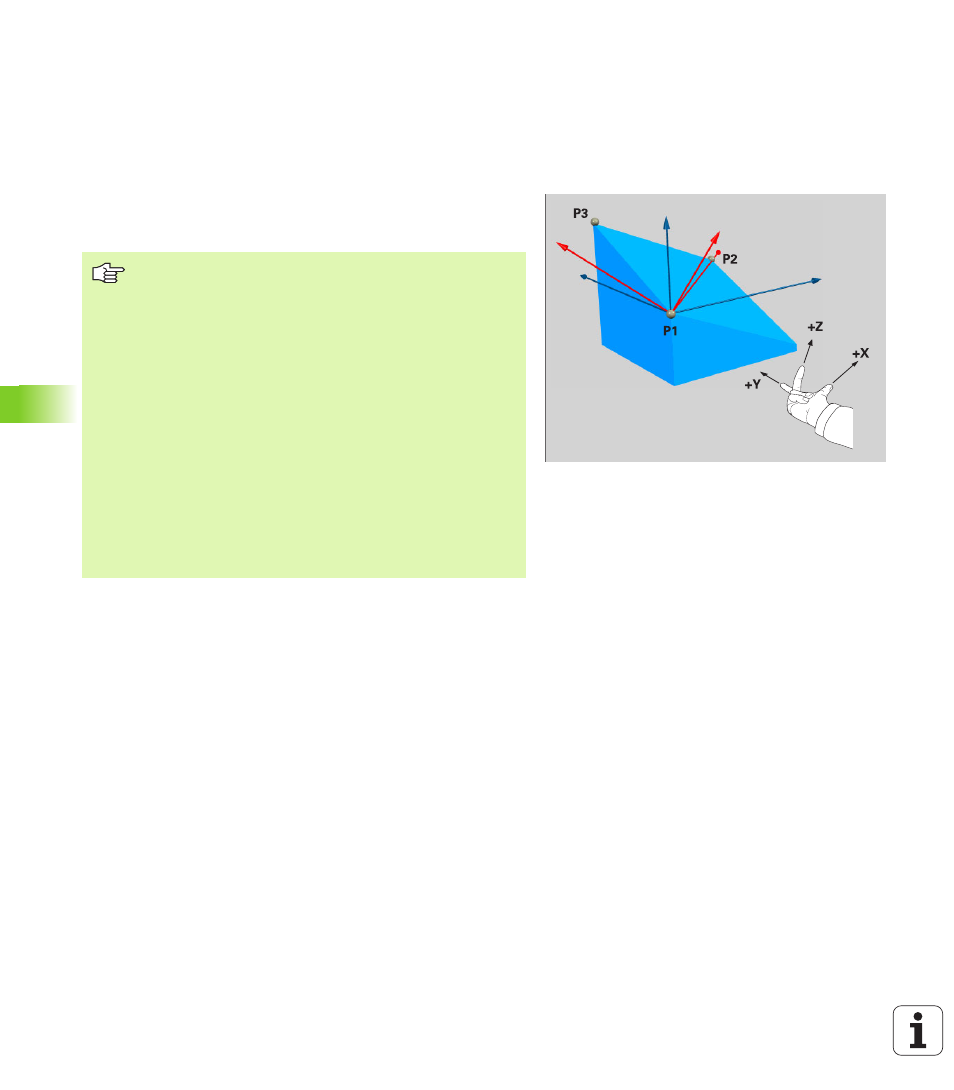

9.6 Definizione del piano di lavoro
mediante tre punti:
PLANE POINTS
Impiego
Un piano di lavoro può essere definito in modo univoco indicando tre
punti qualsiasi da P1 a P3 di tale piano. Questa possibilità è
realizzata dalla funzione PLANE POINTS.
Da osservare prima della programmazione
Il collegamento dal punto 1 al punto 2 definisce la direzione
dell’asse principale orientato (X con asse utensile Z).
La direzione dell’asse utensile orientato è determinata
dalla posizione del 3° punto rispetto alla linea di
collegamento tra il punto 1 e il punto 2. Utilizzando la
regola della mano destra (pollice = asse X, indice = asse Y,
medio = asse Z, vedere figura in alto a destra), si ottiene:
il pollice (asse X) indica dal punto 1 al punto 2, l’indice (asse
Y) parallelo all’asse Y orientato indica in direzione del punto
3. Ora il medio indica in direzione dell’asse utensile
orientato.
I tre punti definiscono l’inclinazione del piano. La posizione
dell’origine attiva non viene modificata dal TNC.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pag. 464.
