212 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

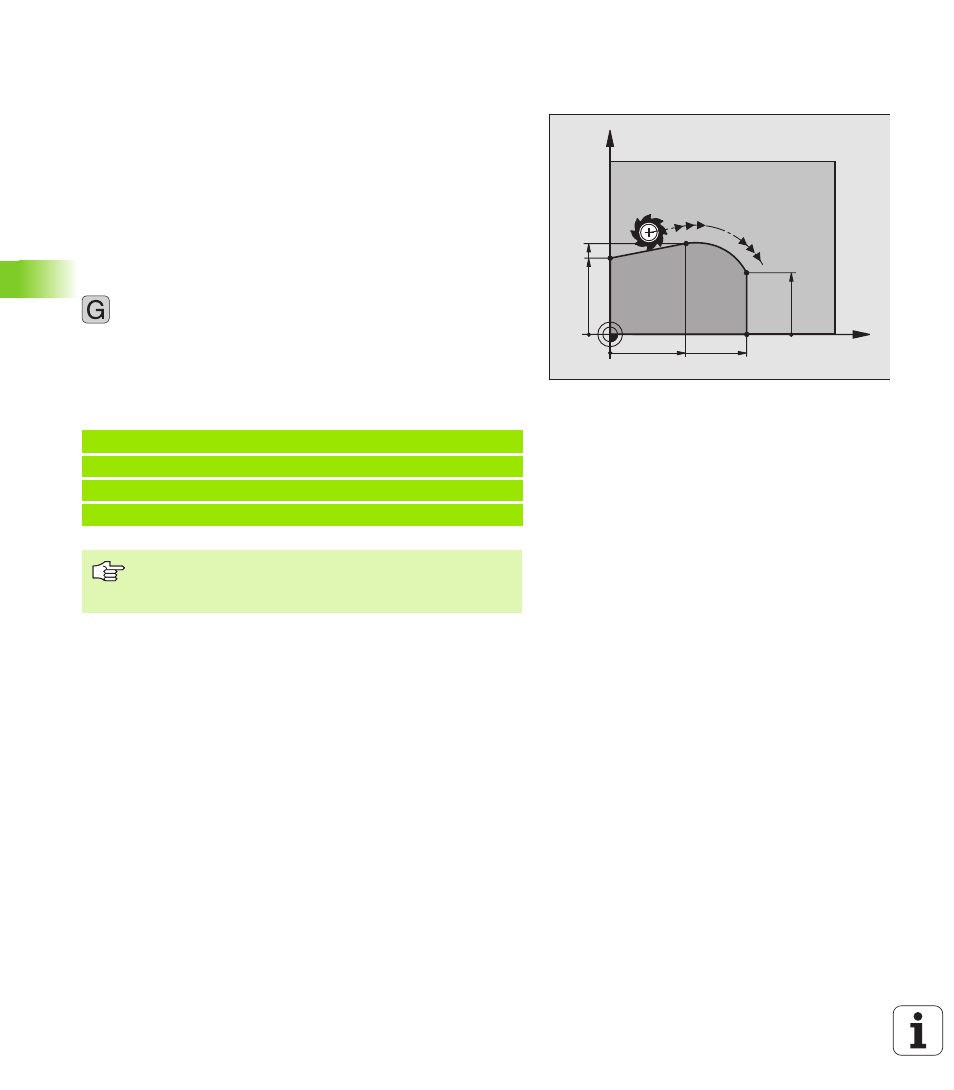

Traiettoria circolare G06 con raccordo
tangenziale
L'utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all'elemento di profilo precedente.
Un raccordo viene considerato “tangenziale” quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o spigoli,
cioè quando il passaggio tra elementi di profilo è continuo.
L'elemento di profilo al quale l'arco di cerchio si raccorda
tangenzialmente, viene programmato direttamente prima del blocco
G06
. Per questo sono necessari almeno due blocchi di posizionamento
Programmazione
8 Inserire le coordinate del punto finale dell'arco di
cerchio
Ove necessario:
8 Avanzamento F
8 Funzione ausiliaria M
Esempi di blocchi NC
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
Il blocco G06 e l'istruzione dell'elemento di profilo
precedente devono contenere entrambe le coordinate del
piano nel quale verrà eseguito l'arco di cerchio!
X
Y
25 45
25
30
20
6
