1

.2 Unità video e tastier

a

Pannello operativo

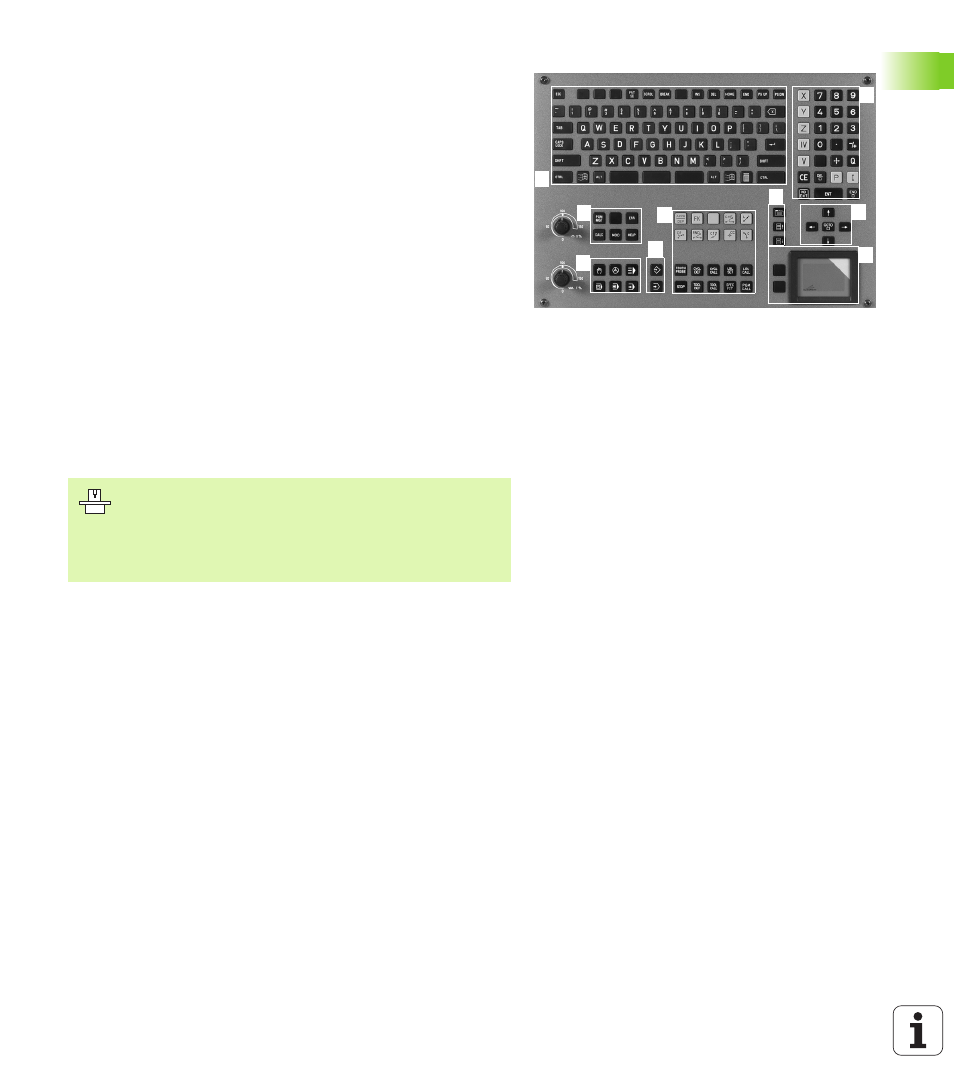

Il TNC viene fornito con il pannello operativo TE 530. La figura in alto a
destra illustra gli elementi di comando del pannello operativo TE 530:

Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina.

1

Tastiera alfanumerica per l'immissione di testi, di nomi di file dati
e per le programmazioni DIN/ISO.

Versione a due processori: tasti addizionali per comandi Windows

2

„

Gestione file dati

„

Calcolatore tascabile

„

Funzione MOD

„

Funzione HELP

3

Modi operativi "Programmazione"

4

Modi operativi "Macchina"

5

Apertura dialogo di programmazione

6

Tasti cursore e istruzione di salto GOTO

7

Immissione di valori numerici e selezione degli assi

8

Area mouse: solo per l’uso della versione a due processori, di
softkey e di smarT.NC

9

Tasti di navigazione smarT.NC

Alcuni Costruttori di macchine non utilizzano il pannello
operativo standard HEIDENHAIN. In tali casi, consultare il
Manuale della macchina.

Anche i tasti esterni, p.es. NC-START o NC-STOP,
vengono spiegati nel Manuale della macchina.
