HEIDENHAIN iTNC 530 181
5.3 Cor
rezione dell'ut
e
nsile
5.3 Correzione dell'utensile
Introduzione
Il TNC corregge la traiettoria dell'utensile sull'asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro per
il raggio dell'utensile.
Se il programma di lavorazione viene generato direttamente sul TNC,
la correzione del raggio dell'utensile è attiva solo nel piano di lavoro. Il
TNC tiene conto di un massimo di cinque assi compresi quelli di
rotazione.

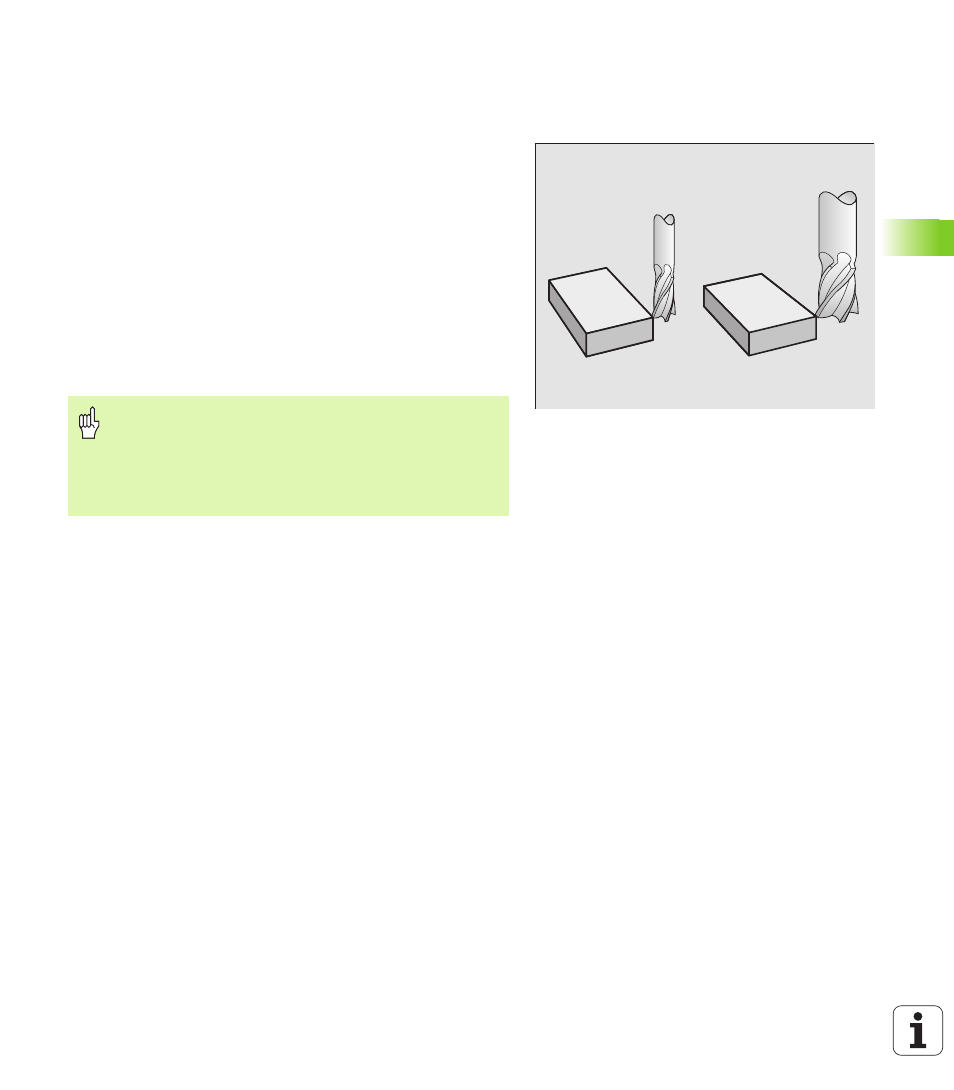

Correzione lunghezza dell'utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato e spostato nell'asse del mandrino.
La correzione verrà disattivata alla chiamata di un utensile con
lunghezza L = 0.
Nella correzione della lunghezza il TNC tiene conto dei valori delta sia
del blocco T che della Tabella utensili.
Valori di correzione = L + DL
TOOL CALL
+ DL
TAB
con
Disattivando una correzione di lunghezza di valore positivo
con T0 la distanza tra utensile e pezzo si riduce.
Dopo un richiamo utensile TOOL CALL la traiettoria
programmata dell’utensile nell’asse del mandrino varia
per la lunghezza della differenza tra l’utensile vecchio e
l’utensile nuovo.
L : Lunghezza utensile L dal blocco G99 o dalla
Tabella utensili
DL
TOOL CALL
: Maggiorazione della lunghezza DL dal blocco T
(non viene calcolata nell'indicazione di posizione)
DL
TAB
: Maggiorazione per la lunghezza DL dalla Tabella
utensili
