8.6 Cicli SL
FRESATURA DI PROFILO ESTERNO SU
SUPERFICIE CILINDRICA (Ciclo G139, opzione
software 1)

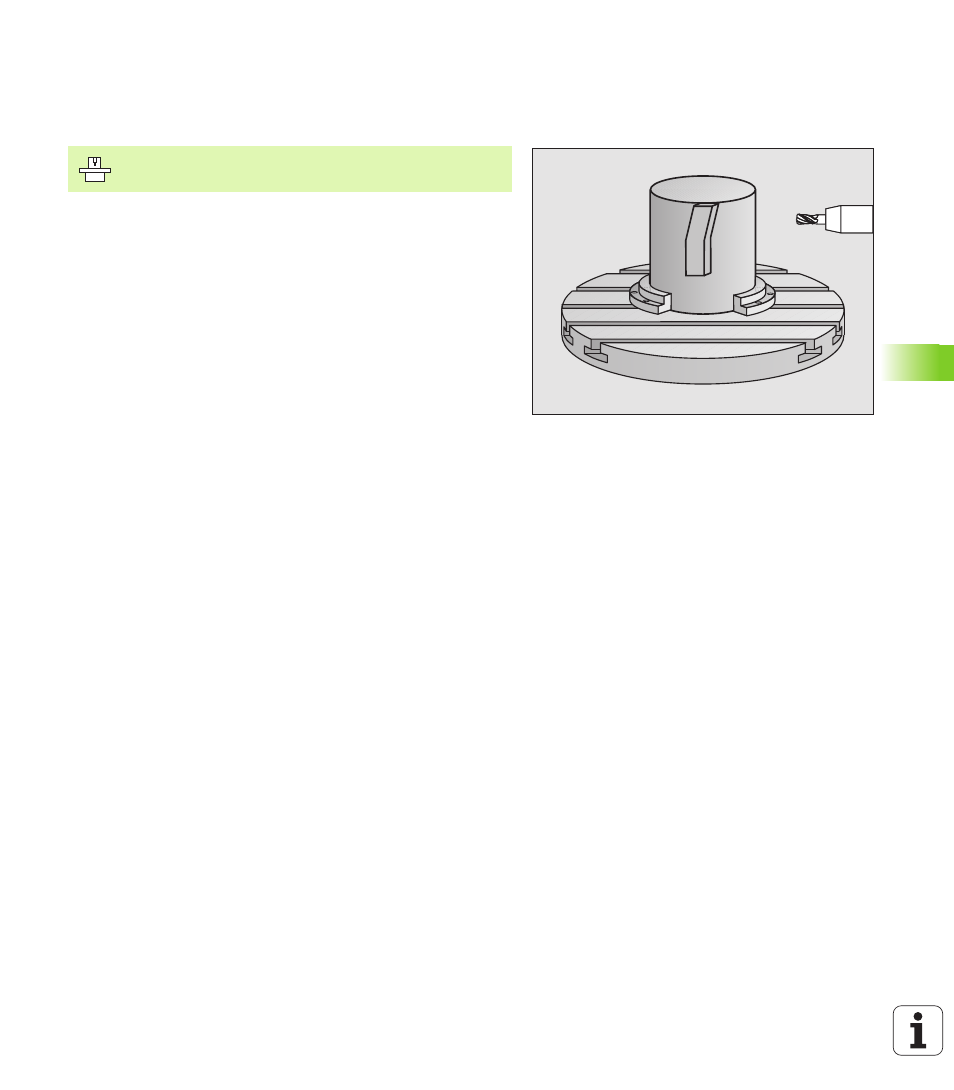

Con questo ciclo è possibile trasferire un profilo aperto definito nello
sviluppo su una superficie cilindrica. In questo ciclo il TNC pone
l'utensile in modo tale che, con correzione del raggio attiva, la parete
del profilo fresato sia parallela all'asse del cilindro.
Contrariamente ai cicli 28 e 29, nel sottoprogramma del profilo viene
definito il profilo da realizzare effettivamente.
1 Il TNC posiziona l'utensile sopra il punto di partenza della
lavorazione. TNC colloca il punto di partenza, spostato per il
diametro dell'utensile, accanto al primo punto definito nel
sottoprogramma del profilo
2 Dopo che il TNC ha posizionato sulla prima profondità di
accostamento, l'utensile si avvicina al profilo in modo tangenziale
su un arco di cerchio con avanzamento di fresatura Q12. Event.
viene considerato il sovrametallo per finitura
3 L'utensile esegue la fresatura alla prima profondità di
accostamento con avanzamento Q12 lungo il profilo, fino al
completamento del profilo definito
4 In seguito l'utensile si stacca tangenzialmente dalla parete
dell'isola, ritornando al punto di partenza della lavorazione
5 Questa procedura (da 2 a 4) si ripete fino al raggiungimento della
PROFONDITA' Q1 programmata
6 Alla fine l'utensile si riporta ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del ciclo
(in funzione del parametro macchina 7420)
La macchina e il TNC devono essere predisposti dal
Costruttore.
