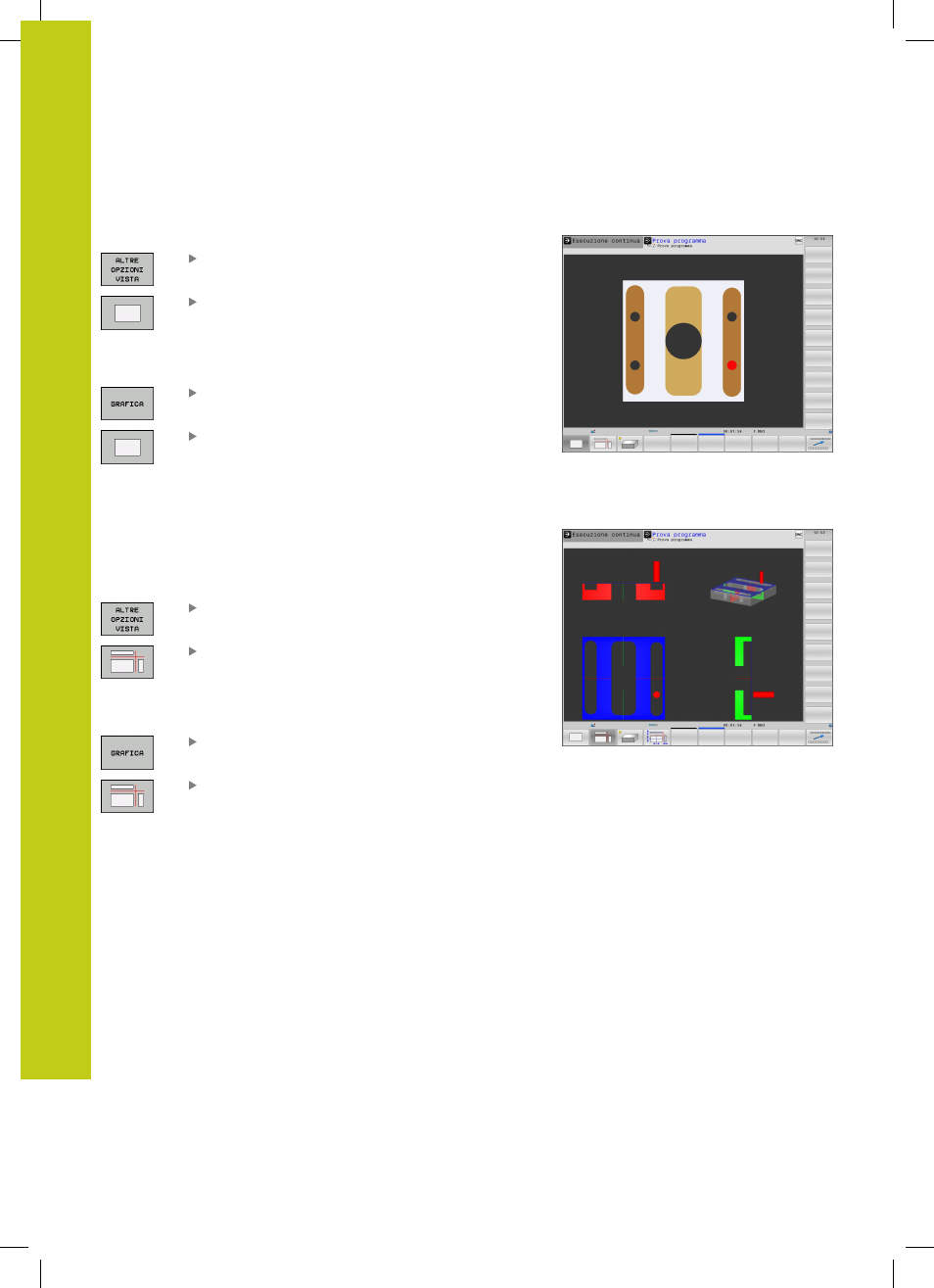

Vista dall'alto
Vista dall'alto nel modo operativo
Prova programma:
Premere il softkey
ALTRE OPZIONI VISTA
Premere il softkey Vista dall'alto
Selezionare la vista dall'alto nei modi operativi
Esecuzione singola
e
Esecuzione continua:
Premere il softkey
GRAFICA
Premere il softkey Vista dall'alto
Rappresentazione su 3 piani
Questa rappresentazione fornisce tre sezioni e un modello 3D,
simile ad un disegno tecnico.
Selezionare la rappresentazione su 3 piani nel modo operativo
Prova programma:
Premere il softkey
ALTRE OPZIONI VISTA
Premere il softkey Rappresentazione su 3 piani
Selezionare la rappresentazione su 3 piani nei modi operativi
Esecuzione singola e Esecuzione continua:
Premere il softkey
ALTRE OPZIONI VISTA
Premere il softkey Rappresentazione su 3 piani
