Definizione origine con il sistema di tastatura 3D 15.10
15
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
579

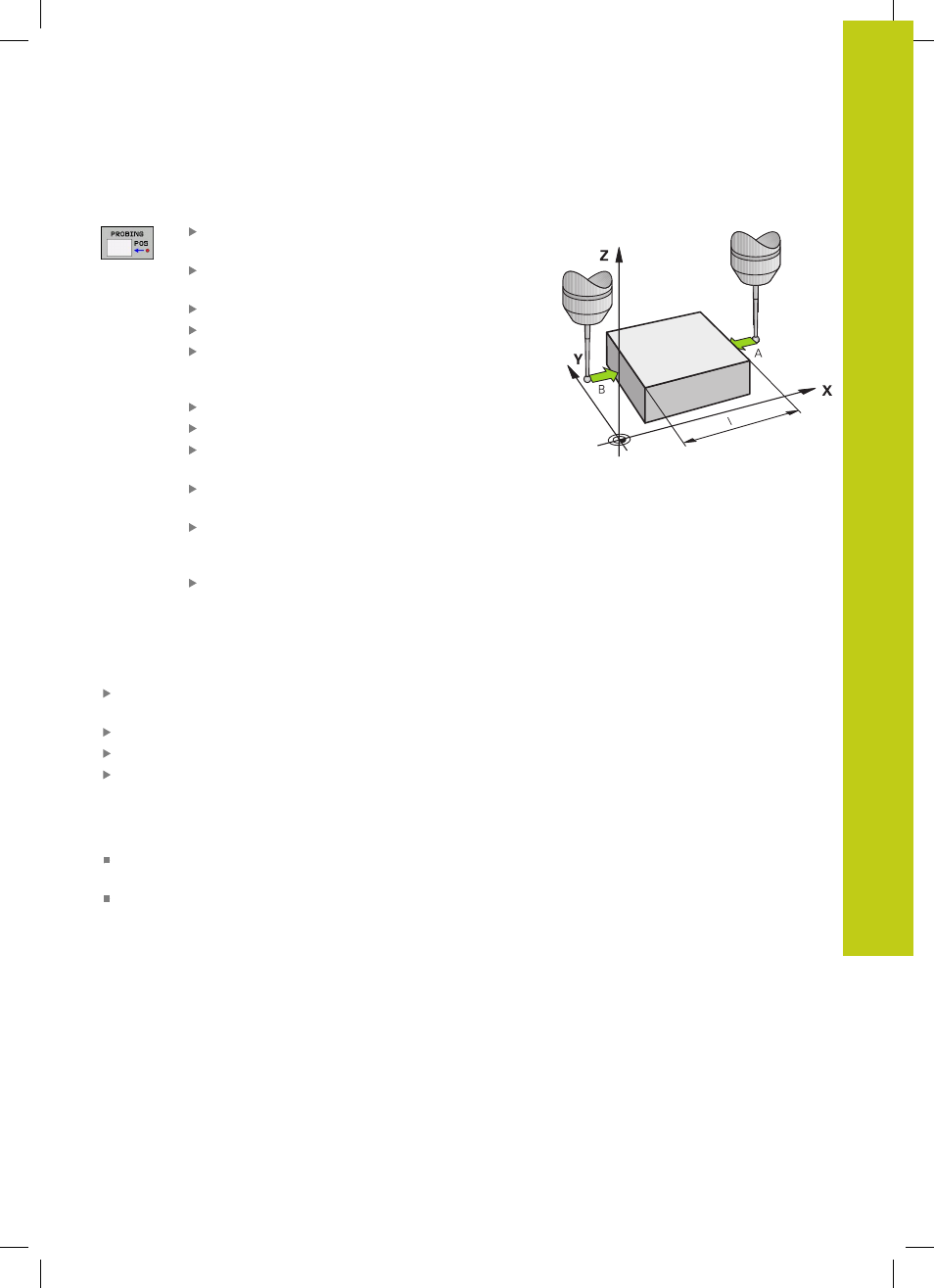

Determinazione delle quote di un pezzo
Selezione della funzione di tastatura: premere il
softkey
TASTARE POS
Posizionare il tastatore vicino al primo punto da
tastare A
Selezione direzione di tastatura mediante softkey
Tastatura: premere il tasto esterno di START
Prendere nota del valore visualizzato quale origine
(solo nei casi ove l'origine determinata deve
rimanere attiva)
Origine: inserire "0"
Interruzione del dialogo: premere il tasto
END
Riselezione della funzione di tastatura: premere il
softkey
TASTARE POS
Posizionare il tastatore vicino al secondo punto da
tastare B
Selezione direzione di tastatura mediante softkey:
stesso asse, ma direzione opposta rispetto alla
prima tastatura.
Tastatura: premere il tasto esterno di START
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i
due punti sull'asse di coordinata.
Reset dell'indicazione di posizione sui valori prima della
misurazione della lunghezza
Selezione della funzione di tastatura: premere il softkey
TASTARE POS
Ritastare il primo punto tastato
Impostare l'origine sul valore annotato
Interruzione del dialogo: premere il tasto
END
Misurazioni di angoli
I sistemi di tastatura 3D consentono anche la determinazione di
angoli nel piano di lavoro. Si misura
l'angolo tra l'asse di riferimento dell'angolo e un bordo del pezzo
oppure
l'angolo tra due bordi
L'angolo misurato verrà visualizzato con un valore massimo di 90°.
