Programmazione: parametri Q
9.3
Definizione di profili mediante funzioni matematiche
9
310
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Programmazione delle funzioni matematiche di base

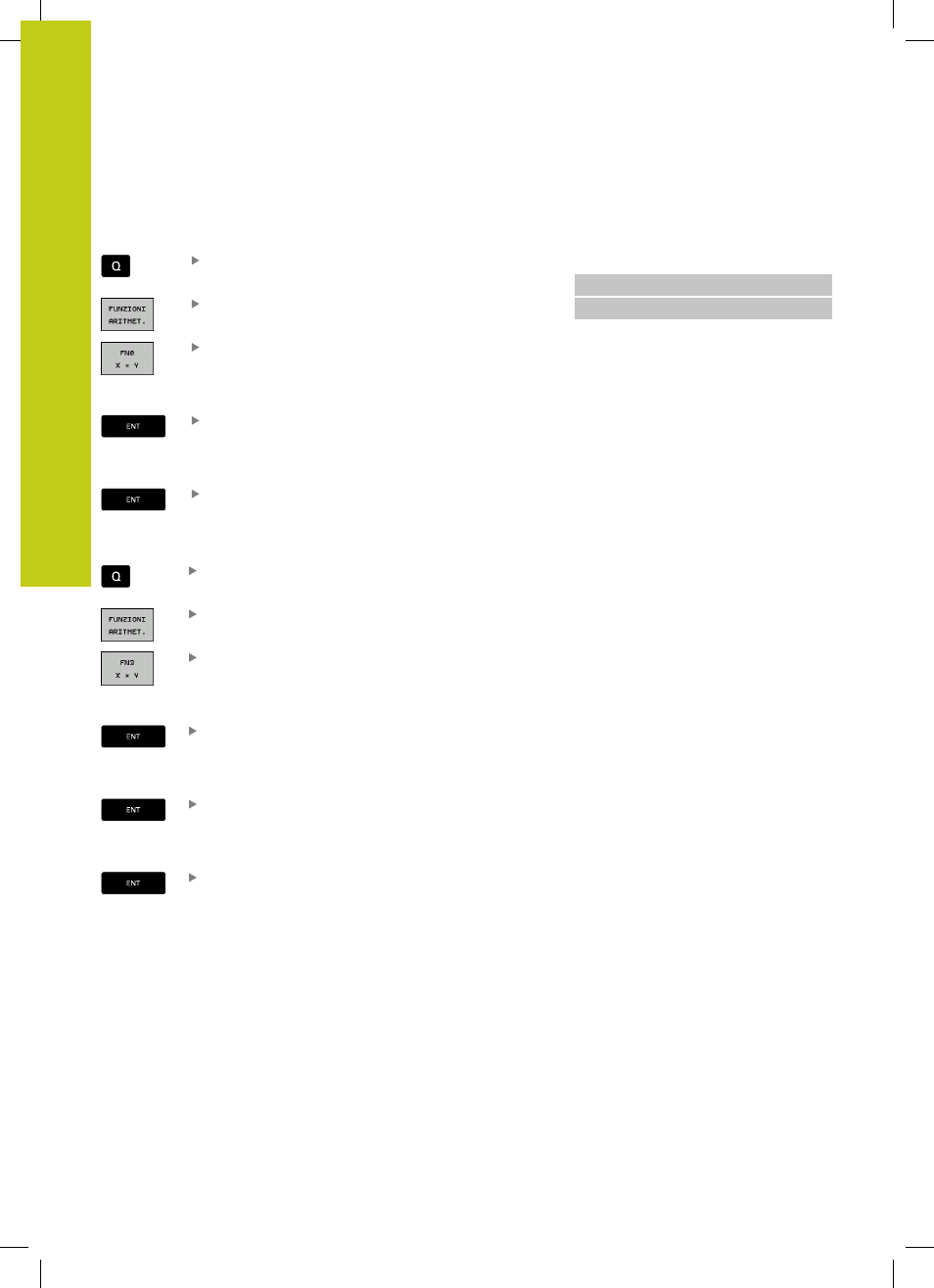

Esempio 1
Selezione delle funzioni parametriche Q: premere il
tasto
Q
Selezione delle funzioni aritmetiche di base:
premere il softkey
FUNZIONI ARITMET.
Selezione della funzione parametrica Q
ASSEGNAZIONE: premere il softkey
FN0 X = Y
NR. PARAMETRO PER RISULTATO?
Inserire
12 (numero del parametro Q) e confermare
con il tasto
ENT.
1. VALORE O PARAMETRO?
Inserire
10: assegnare a Q5 il valore numerico 10 e
premere il tasto
ENT.
Blocchi di programma nel TNC
16 FN 0: Q5 = +10
17 FN 3: Q12 = +Q5 * +7
Esempio 2
Selezione delle funzioni parametriche Q: premere il
tasto
Q
Selezione delle funzioni aritmetiche di base:
premere il softkey
FUNZIONI ARITMET.
Selezione della funzione parametrica Q
MOLTIPLICAZIONE: premere il softkey
FN3 X * Y
NR. PARAMETRO PER RISULTATO?
Inserire
12 (numero del parametro Q) e
confermare con il tasto
ENT.
1. VALORE O PARAMETRO?
Inserire
Q5 come primo valore e confermare con il
tasto
ENT.
2. VALORE O PARAMETRO?
Inserire
7 come secondo valore e confermare con
il tasto
ENT.
