Programmazione: funzioni ausiliarie
10.4 Funzioni ausiliarie per traiettorie
10
384
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120
Comportamento standard
Se il raggio dell'utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l'esecuzione
del programma ed emette un messaggio d'errore. La funzione
M97 (vedere "Lavorazione di piccoli gradini di profilo: M97",
Pagina 379) impedisce questo messaggio d'errore, ma causa
un danneggiamento del profilo ed eventuale spostamento dello
spigolo.
In caso di sottosquadra l'utensile potrebbe danneggiare il profilo.
Comportamento con M120

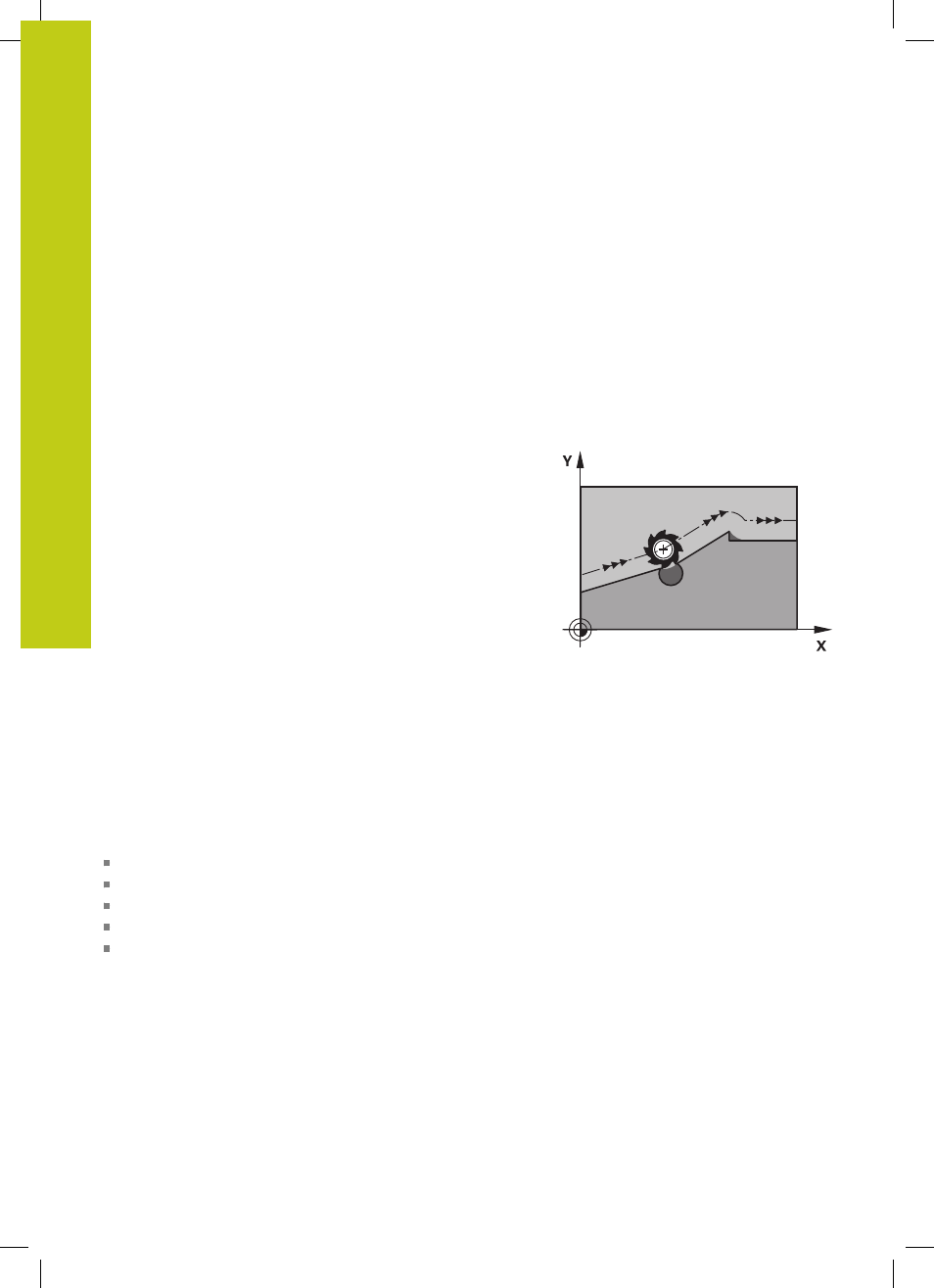

Il TNC controlla la presenza di sottosquadri e intersezioni sui profili
da eseguire con correzione del raggio e calcola in anticipo, dal
blocco attivo, la traiettoria dell'utensile. I punti nei quali l'utensile
danneggerebbe il profilo non vengono lavorati (evidenziati in scuro
nella figura). La funzione M120 può essere anche utilizzata per
elaborare i dati di digitalizzazione o i dati generati da un sistema di
programmazione esterno con la funzione di correzione del raggio
utensile. In questo modo si possono compensare gli scostamenti
dal raggio utensile teorico.
Il numero di blocchi (al massimo 99) calcolabili in anticipo deve
essere definito con l'istruzione LA (ingl.
L ook A head: guardare in
avanti) dopo la funzione M120. Quanto maggiore è il numero di
blocchi che il TNC deve calcolare in anticipo, tanto maggiore sarà il
tempo di elaborazione.
Inserimento
Inserendo la funzione M120 in un blocco di posizionamento, il TNC
continuerà il dialogo per questo blocco, richiedendo il numero di
blocchi LA da calcolare in anticipo.
Attivazione
La funzione M120 deve essere programmata in un blocco NC che
contiene anche la correzione del raggio
RL o RR. La funzione M120
sarà attiva da questo blocco fino a
un annullamento della correzione del raggio con
R0
una programmazione della funzione M120 con LA0
una programmazione di M120 senza LA
una chiamata di un altro programma con
PGM CALL
una rotazione del piano di lavoro con il ciclo 19 o con la funzione
PLANE
La funzione M120 è attiva dall'inizio del blocco.
