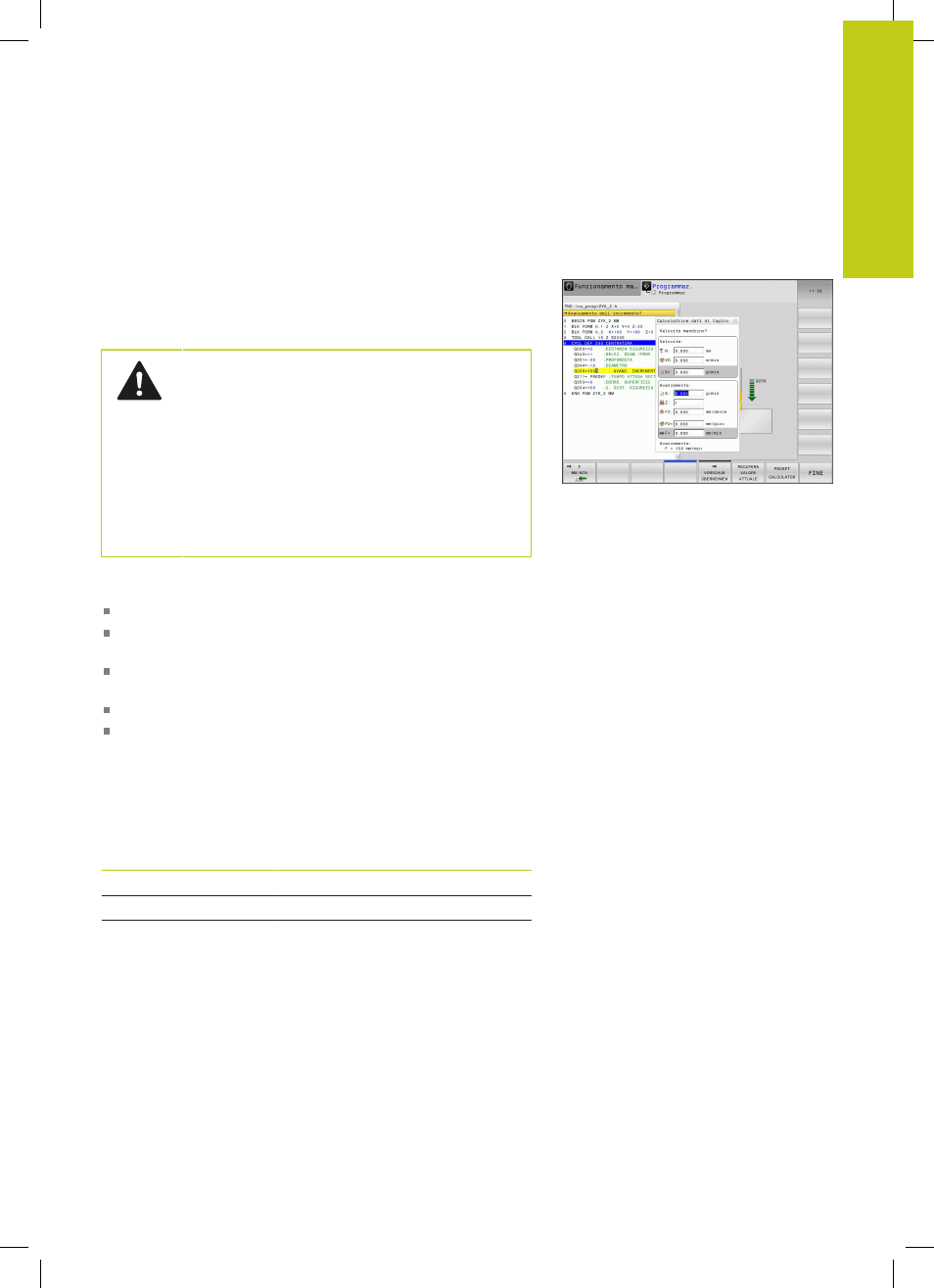

4.5 Calcolatrice dati di taglio
Applicazione
Con la calcolatrice dei dati di taglio è possibile calcolare il numero
di giri del mandrino e l'avanzamento di un processo di lavorazione. I
valori calcolati possono essere poi confermati nel programma NC in
un dialogo specifico di avanzamento e numero di giri.
Con la calcolatrice dei dati di taglio non è possibile
eseguire alcun calcolo in modalità di tornitura, in
quanto le indicazioni di avanzamento e numero di
giri in modalità di tornitura e fresatura sono diverse.
Per la tornitura gli avanzamenti vengono definiti
principalmente in millimetri al giro (mm/giro) (
M136),
la calcolatrice dei dati di taglio calcola tuttavia gli
avanzamenti sempre in millimetri al minuto (mm/
min). Nella calcolatrice dei dati di taglio il raggio
si riferisce inoltre all'utensile; per la lavorazione di
tornitura è tuttavia necessario il diametro del pezzo.
Premere il softkey CALCOL. DATI DI TAGLIO per aprire la
calcolatrice dei dati di taglio. Il TNC visualizza il softkey se:
si apre la calcolatrice (tasto
CALC)
si apre il dialogo per l'immissione del numero di giri nel blocco
TOOL CALL
si apre il dialogo per l'immissione dell'avanzamento in blocchi di
traslazione o cicli
si immette l'avanzamento in Funzionamento manuale (softkey F)
si immette il numero di giri mandrino in Funzionamento manuale
(softkey S)
A seconda se si calcola un numero di giri o un avanzamento la
calcolatrice dei dati di taglio viene visualizzata con diversi campi di
immissione.
Finestra per il calcolo del numero di giri:
Lettera identificativa Significato
R: Raggio utensile (mm)
VC: Velocità di taglio (m/min)
S= Risultato del numero di giri mandrino
(giri/min)
