Convertitore DXF (opzione #42) 7.3
7
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
275

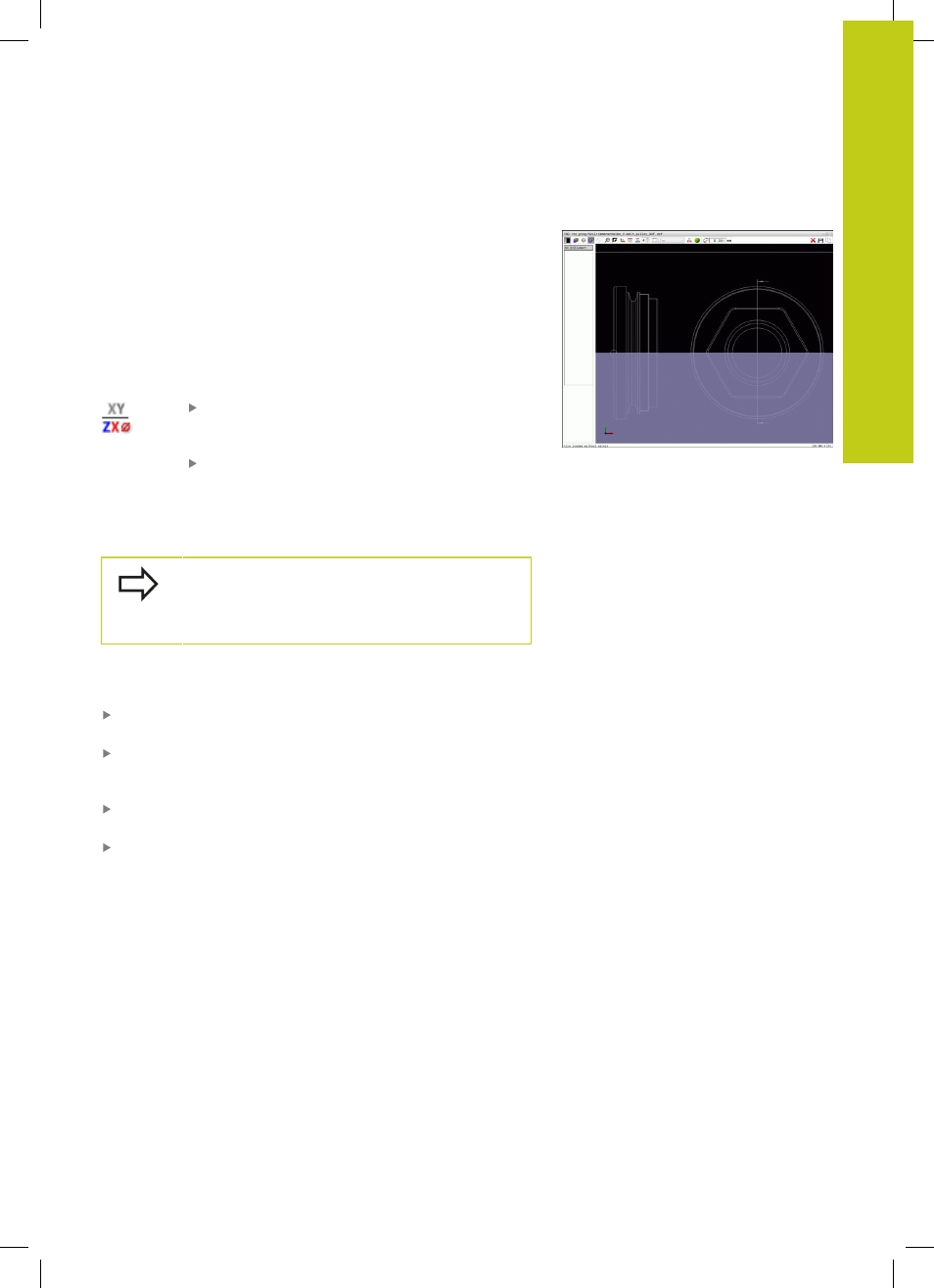

Selezione profilo per lavorazione di tornitura
Con il convertitore DXF con opzione #50 è possibile selezionare
anche profili per una lavorazione di tornitura. Se l'opzione #50
non è abilitata, l'icona compare in grigio. Prima di selezionare
un profilo di tornitura, è necessario impostare l'origine sull'asse
rotativo. Se si seleziona un profilo di tornitura, questo viene salvato
con coordinate Z e X. Tutti i valori della coordinata X dei profili
di tornitura vengono inoltre indicati come valori diametrali, ossia
le quote del disegno per l'asse X vengono raddoppiate. Tutti gli
elementi del profilo al di sotto dell'asse rotativo non possono
essere selezionati e vengono rappresentati su sfondo grigio.
Selezionare il modo per la scelta di un profilo di
tornitura: il TNC visualizza ora solo gli elementi
selezionabili al di sopra dell'asse rotativo
Selezionare con il tasto sinistro del mouse gli
elementi desiderati del profilo: il TNC rappresenta
in blu gli elementi di profilo selezionati e visualizza
l'elemento selezionato con un simbolo (cerchio o
retta) nella finestra con lista
Le icone descritte in precedenza presentano le
stesse funzioni nella lavorazione di tornitura e in
quella di fresatura. Le icone non disponibili per la
lavorazione di tornitura sono rappresentate in grigio.
La rappresentazione della grafica di tornitura può anche essere
modificata con il mouse. Sono disponibili le funzioni riportate di
seguito:
Per spostare il modello rappresentato: tenere premuto il tasto
centrale, oppure la rotella, del mouse e muovere il mouse.
Per ingrandire con il mouse una determinata zona: tenendo
premuto il tasto sinistro del mouse marcare la zona. Dopo aver
rilasciato il tasto sinistro del mouse il TNC ingrandisce la vista.
Per ingrandire o ridurre rapidamente una zona a scelta: ruotare
avanti o indietro la rotella del mouse.
Per ritornare alla vista standard: fare doppio clic con il tasto
destro del mouse.
