Funzione PLANE: rotazione del piano di lavoro (opzione #8) 12.2
12
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
449

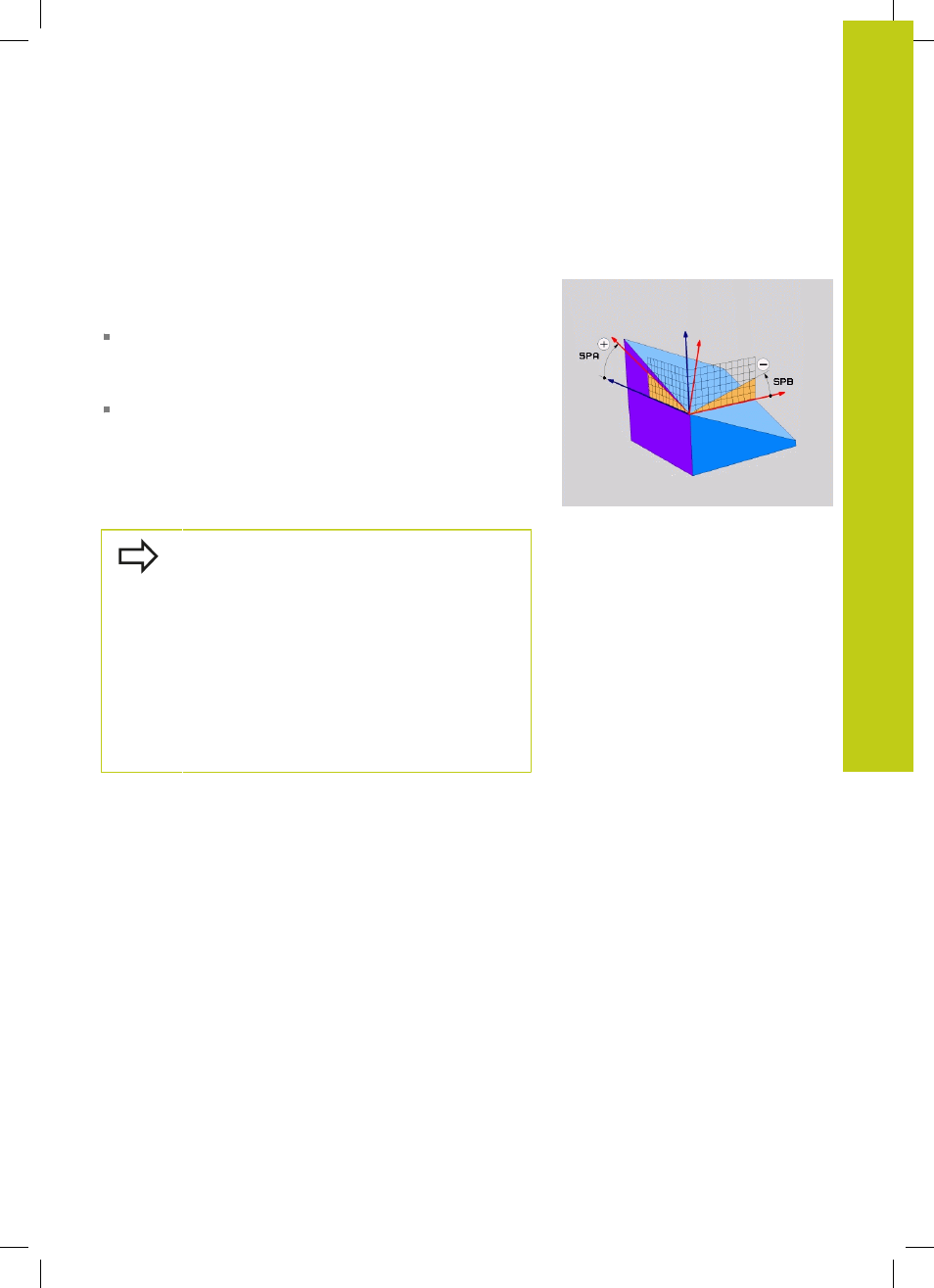

Definizione del piano di lavoro mediante angoli
solidi: PLANE SPATIAL
Applicazione
Gli angoli solidi definiscono un piano di lavoro utilizzando fino a tre
rotazione intorno al sistema di coordinate, per il quale esistono due
punti di vista che determinano sempre lo stesso risultato.
Rotazioni intorno al sistema di coordinate fisso della
macchina:
l'ordine delle rotazioni avviene prima intorno all'asse
macchina C, poi intorno all'asse macchina B, e infine intorno
all'asse macchina A.
Rotazioni intorno al relativo sistema di coordinate orientato:
l'ordine delle rotazioni avviene prima intorno all'asse macchina
C, poi intorno all'asse ruotato B, e infine intorno all'asse
ruotato A. Questo punto di vista è di norma più semplice da
comprendere, in quanto le rotazioni del sistema di coordinate
vengono eseguite più facilmente tenendo fermo un asse
rotativo.
Prima della programmazione
Si devono definire sempre tutti i tre angoli solidi
SPA,
SPB e SPC, anche se uno degli angoli è 0.
Il funzionamento è conforme al ciclo
19, qualora
le immissioni vengano impostate nel ciclo
19 lato
macchina sull'angolo solido.
PLANE SPATIAL non è ammesso se è attivo il ciclo 8
SPECULARITA.
Descrizione dei parametri per il comportamento
nel posizionamento: vedere "Definizione del
comportamento nel posizionamento della funzione
PLANE", Pagina 461.
