Programmazione: lavorazione a più assi
12.4 Funzioni ausiliarie per assi rotativi
12
472
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi rotativi
(TCPM): M128 (opzione #9)
Comportamento standard
Il TNC porta l'utensile sulle posizioni definite nel programma
di lavorazione. Se nel programma varia la posizione di un asse
orientabile, l'offset risultante negli assi lineari deve essere calcolato
ed eseguito in un blocco di posizionamento.

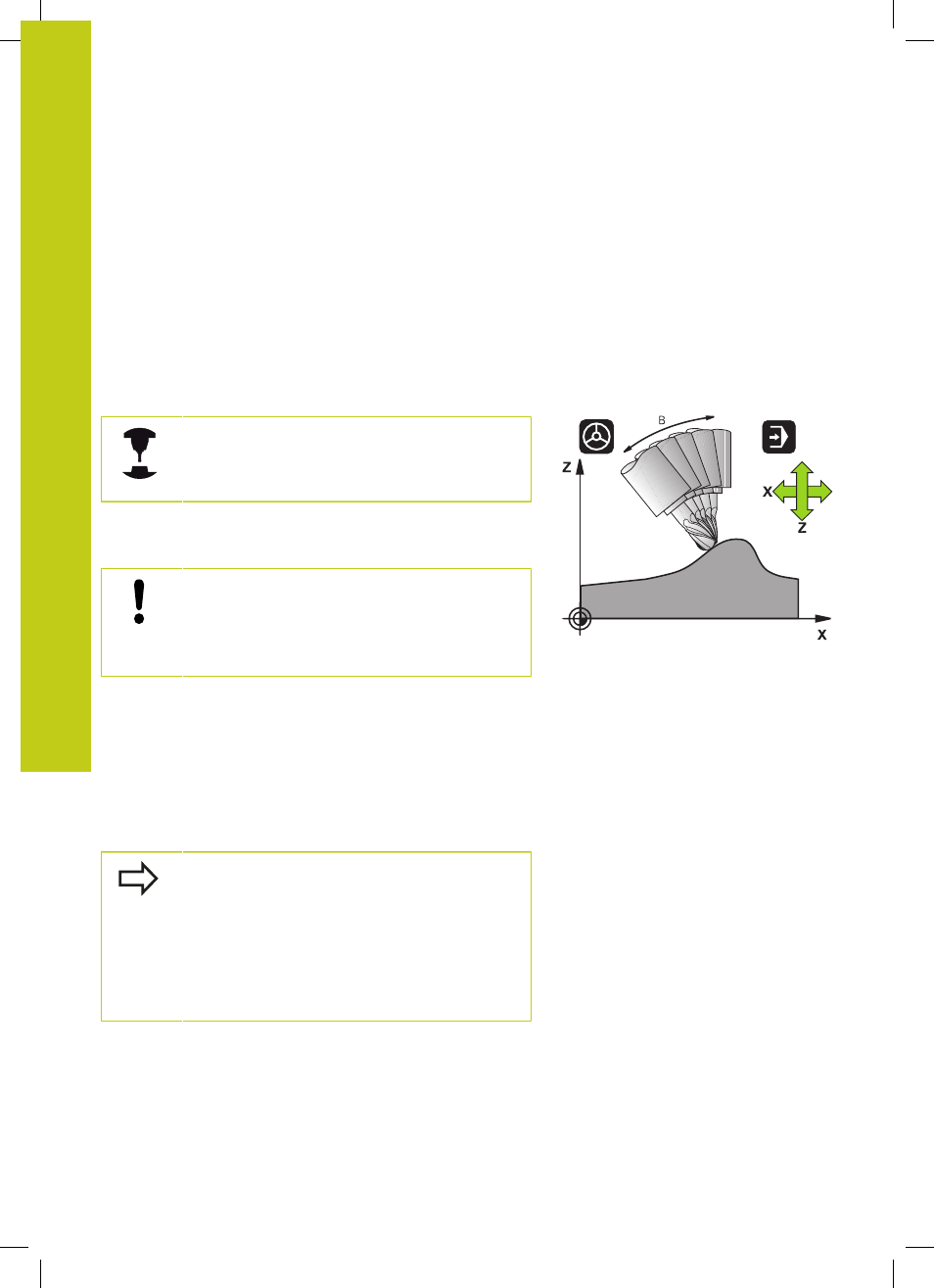

Comportamento con M128 (TCPM: Tool Center Point
Management)
La geometria della macchina deve essere definita
nella descrizione della cinematica dal suo costruttore.
Se nel programma varia la posizione di un asse rotativo comandato
da programma, durante la rotazione la posizione della punta
dell'utensile rispetto al pezzo rimane invariata.
Attenzione Pericolo per il pezzo da lavorare!
Per assi orientabili con dentatura Hirth: Modificare
la posizione dell'asse rotativo unicamente dopo
aver portato l'utensile fuori ingombro. Il ritiro dalla
dentatura potrebbe altrimenti danneggiare il profilo.
Dietro
M128 è possibile inserire ancora un avanzamento con il
quale il TNC esegue i movimenti di compensazione sugli assi
lineari.
Utilizzare M128 con M118, se si desidera modificare con il volantino
la posizione dell'asse rotativo durante l'esecuzione del programma.
La sovrapposizione di un posizionamento volantino viene eseguita
con
M128 attiva, in funzione dell'impostazione nel menu 3D-ROT
del modo operativo Funzionamento manuale, nel sistema di
coordinate attivo o nel sistema di coordinate fisso della macchina.
Prima di eseguire posizionamenti con
M91 o M92 e
prima di un blocco
TOOL CALL: disattivare M128.
Per evitare lesioni del profilo utilizzare con la funzione
M128 solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al
centro della sfera della fresa a raggio frontale.
Con
M128 attiva, il TNC riporta nella visualizzazione di
stato il simbolo TCPM.
