Programmazione: programmazione di profili
6.4 Movimenti traiettoria - Coordinate cartesiane
6
236
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

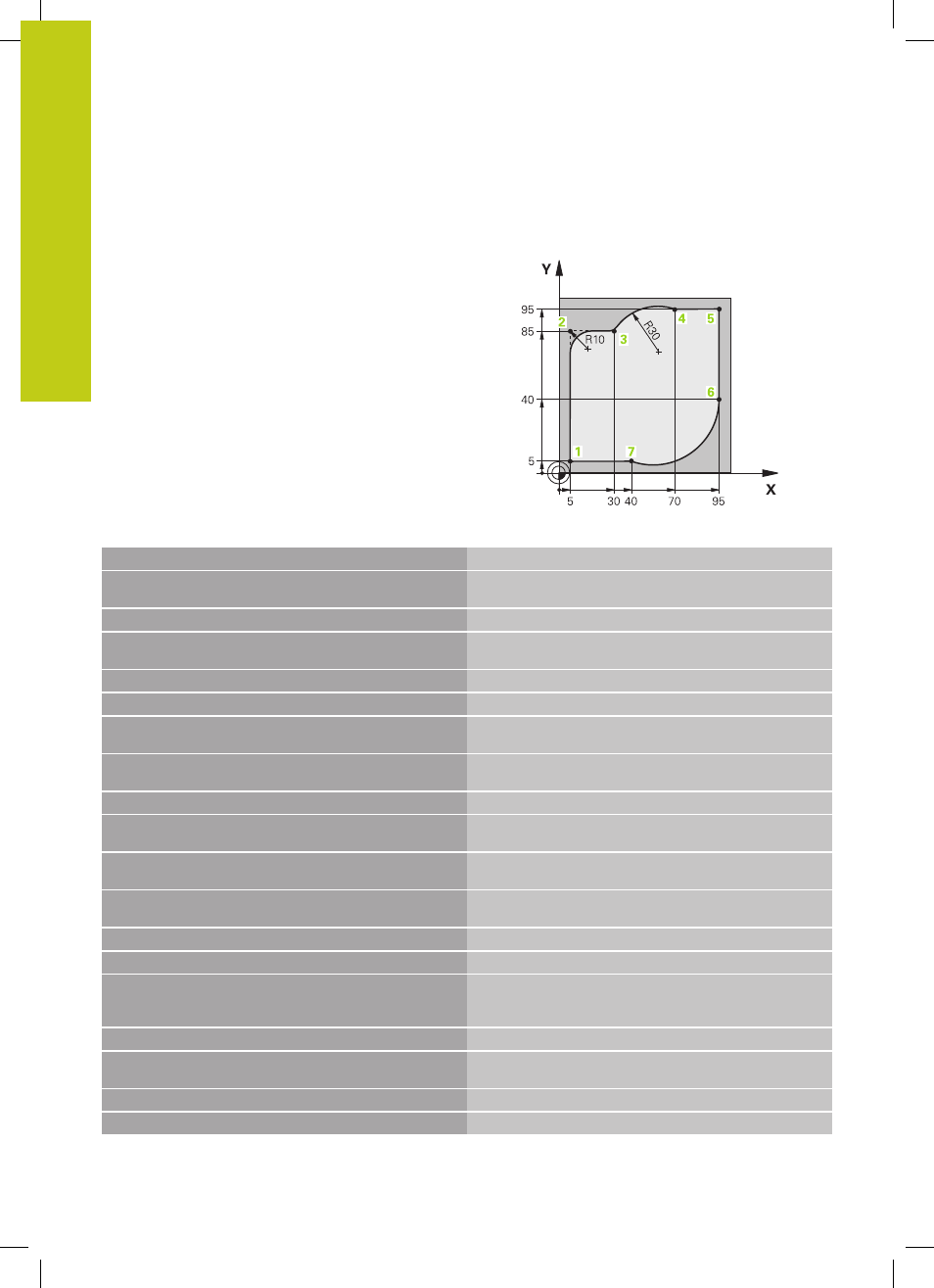

Esempio: traiettoria circolare in coordinate
cartesiane
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo per la simulazione grafica della
lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Chiamata utensile con asse mandrino e numero di giri
mandrino
4 L Z+250 R0 FMAX Disimpegno utensile sull'asse mandrino in rapido FMAX
5 L X-10 Y-10 R0 FMAX Preposizionamento utensile
6 L Z-5 R0 F1000 M3
Posizionamento alla profondità di lavorazione con
F = 1000 mm/min
7 APPR LCT X+5 Y+5 R5 RL F300 Avvicinamento al punto 1 del profilo su una traiettoria
circolare con raccordo tangenziale
8 L X+5 Y+85
Punto 2: prima retta per lo spigolo 2
9 RND R10 F150 Inserimento raggio con R = 10 mm, avanzamento:
150 mm/min
10 L X+30 Y+85 Posizionamento sul punto 3: punto di partenza del cerchio
con CR
11 CR X+70 Y+95 R+30 DR- Posizionamento sul punto 4: punto finale del cerchio con
CR, raggio 30 mm
12 L X+95
Posizionamento sul punto 5
13 L X+95 Y+40
Posizionamento sul punto 6
14 CT X+40 Y+5 Posizionamento sul punto 7: punto finale del cerchio, arco di
cerchio con raccordo tangenziale al punto 6, calcolo aut. del
raggio
15 L X+5
Posizionamento sull'ultimo punto 1 del profilo
16 DEP LCT X-20 Y-20 R5 F1000
Distacco dal profilo su traiettoria circolare con raccordo
tangenziale
17 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
18 END PGM CIRCULAR MM
