8.6
Esempi di programmazione

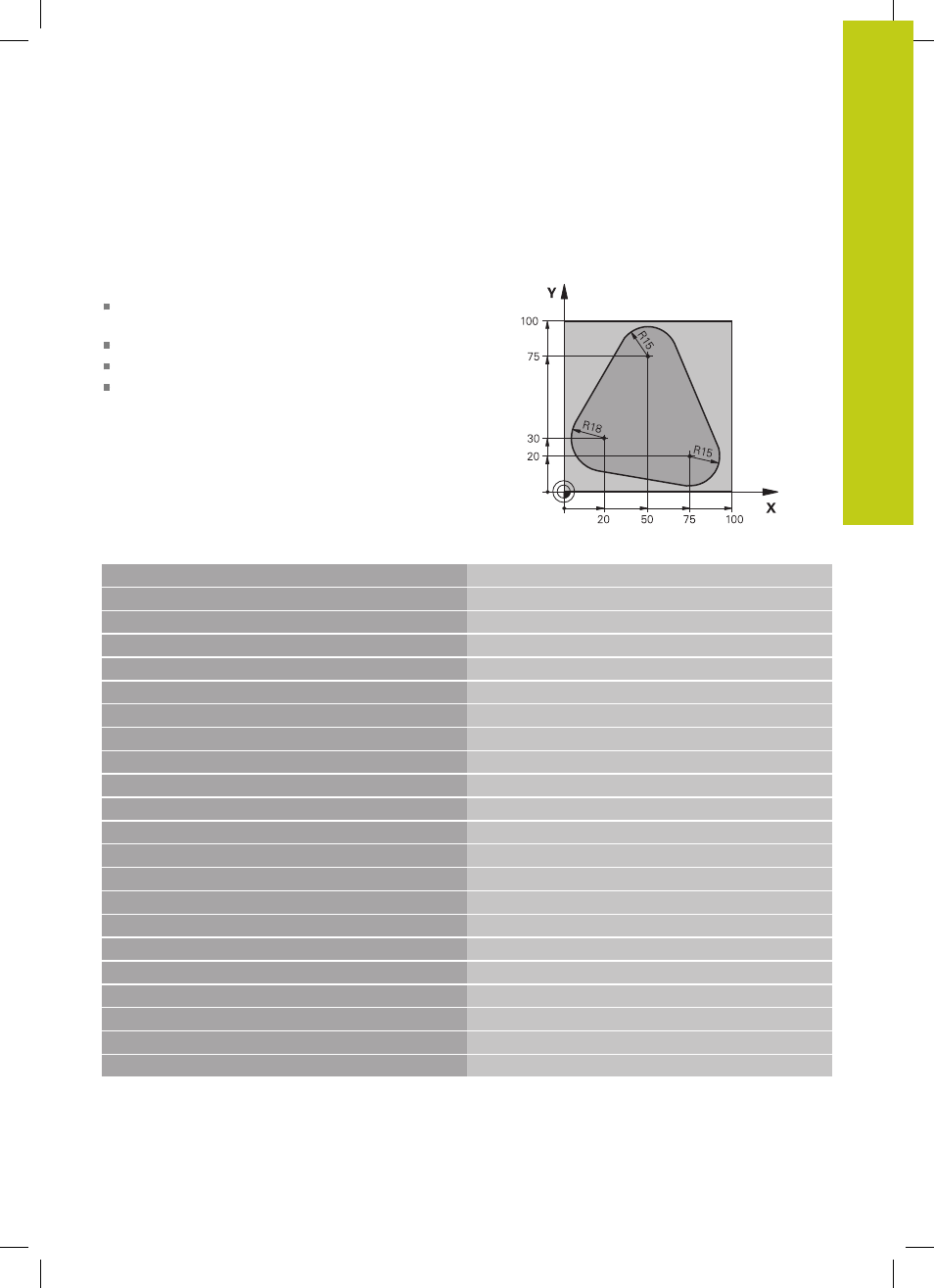

Esempio: fresatura di un profilo in più accostamenti
Esecuzione del programma
Preposizionamento dell'utensile sul bordo superiore
del pezzo
Inserimento incrementale dell'accostamento
Fresatura profilo
Ripetizione dell'accostamento e della fresatura del
profilo
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500
Chiamata utensile
4 L Z+250 R0 FMAX
Disimpegno utensile
5 L X-20 Y+30 R0 FMAX
Preposizionamento nel piano di lavoro
6 L Z+0 R0 FMAX M3
Preposizionamento sul bordo superiore del pezzo
7 LBL 1
Etichetta per ripetizione di blocchi di programma
8 L IZ-4 R0 FMAX
Accostamento in profondità incrementale (nel vuoto)
9 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Avvicinamento al profilo
10 FC DR- R18 CLSD+ CCX+20 CCY+30
Profilo
11 FLT
12 FCT DR- R15 CCX+50 CCY+75
13 FLT
14 FCT DR- R15 CCX+75 CCY+20
15 FLT
16 FCT DR- R18 CLSD- CCX+20 CCY+30
17 DEP CT CCA90 R+5 F1000
Distacco dal profilo
18 L X-20 Y+0 R0 FMAX
Disimpegno
19 CALL LBL 1 REP 4
Salto di ritorno al LBL 1; in tutto quattro volte
20 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
21 END PGM PGMWDH MM
