Programmazione: parametri Q
9.2 Serie di pezzi – Parametri Q invece di valori numerici
9
308
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
9.2 Serie di pezzi – Parametri Q invece di
valori numerici
Applicazione
Con la funzione parametrica Q
FN 0: ASSEGNAZIONE si assegnano
ai parametri Q dei valori numerici. Nel programma di lavorazione
invece si inserisce un parametro Q in luogo del valore numerico.
Blocchi esemplificativi NC
15 FN O: Q10=25 Assegnazione
... Q10 assume il valore 25
25 L X +Q10 corrispondente a L X +25
Per serie di pezzi programmare ad es. le dimensioni caratteristiche
del pezzo come parametro Q.
Per la lavorazione dei singoli pezzi assegnare quindi a ciascuno di
questi parametri un determinato valore numerico.

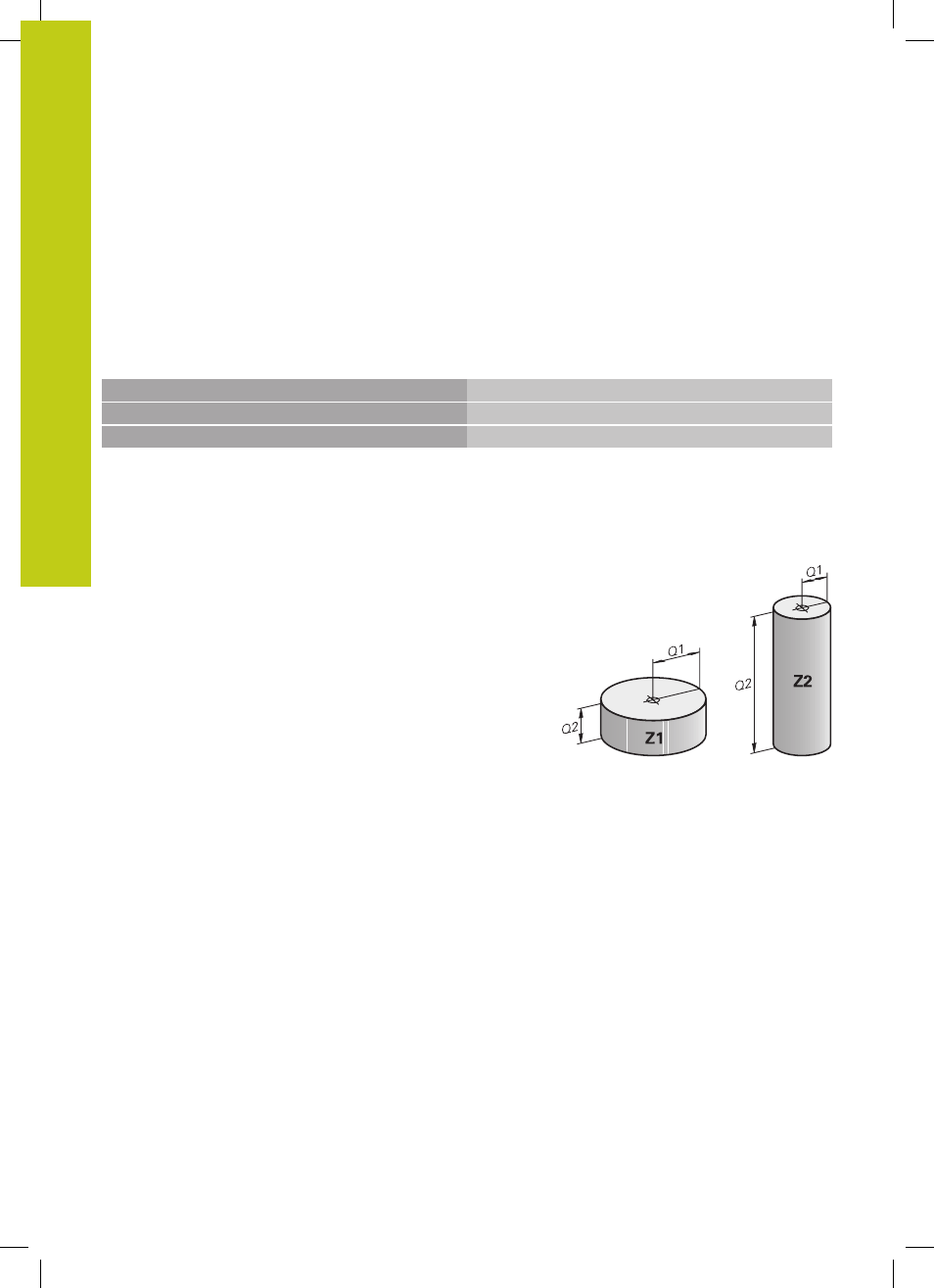

Esempio: Cilindro con parametri Q
Raggio cilindro: R = Q1
Altezza cilindro: H = Q2
Cilindro Z1: Q1 = +30
Q2 = +10
Cilindro Z2: Q1 = +10
Q2 = +50
