Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
264
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
7.3 Convertitore DXF (opzione #42)
Applicazione

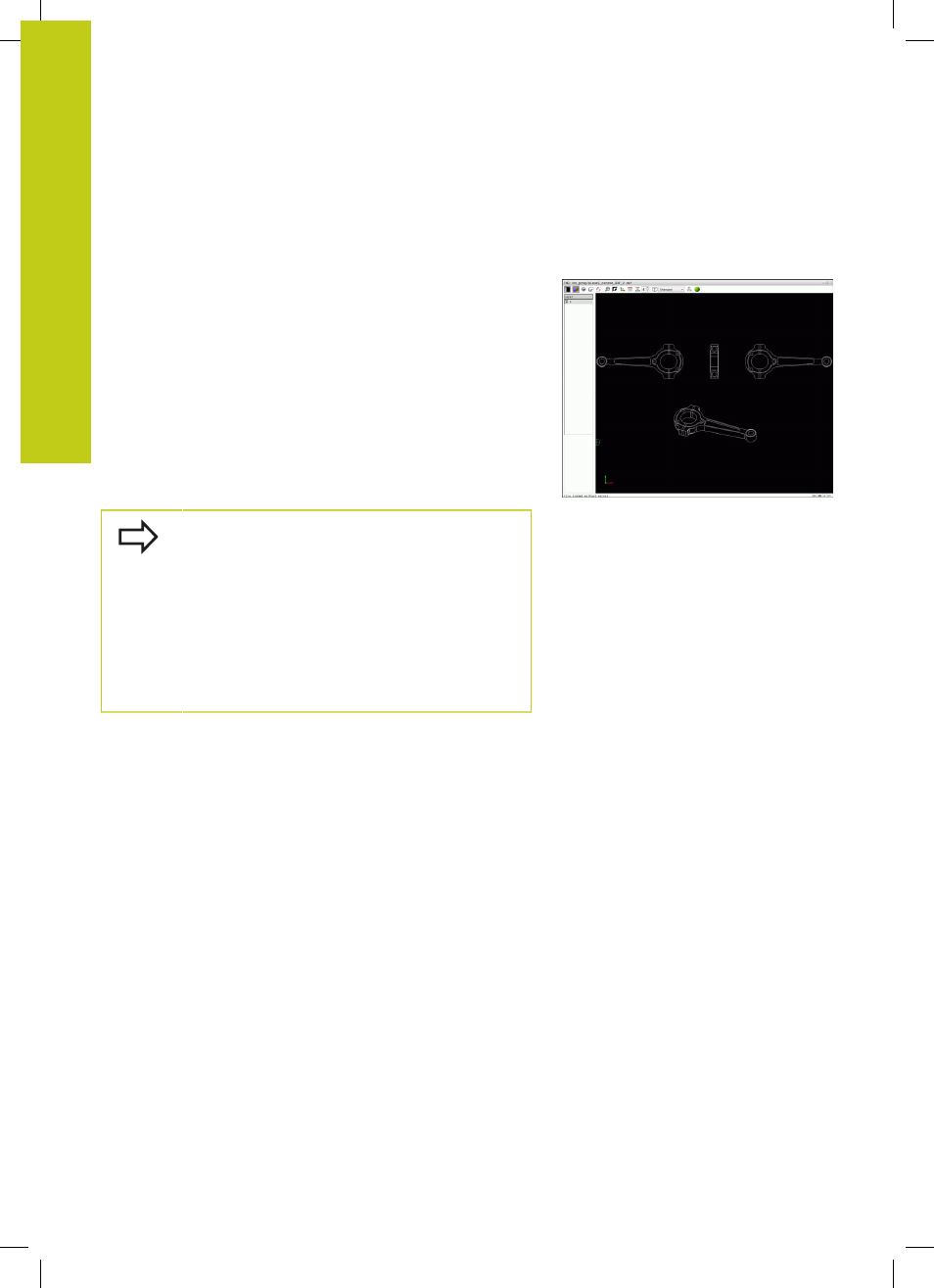

I file DXF possono essere aperti direttamente sul TNC, per estrarre
da essi profili o posizioni di lavorazione e memorizzarli come
programmi con dialogo in chiaro oppure come file di punti. I
programmi con dialogo in chiaro ricavati dalla selezione di profili
possono essere eseguiti anche su controlli TNC meno recenti,
poiché i programmi di profilo contengono solo blocchi
L e CC/C.
Se si utilizzano file nel modo operativo
Programmazione, il TNC
genera di default programmi di profilo con estensione del file
.H e
file di punti con estensione
.PNT. Nel dialogo di memorizzazione
è tuttavia possibile selezionare liberamente il tipo di file. Il profilo
selezionato o le posizioni di lavorazione selezionate possono essere
archiviati anche nella clipboard del TNC per inserirli poi direttamente
in un programma NC.
Il file da elaborare deve essere memorizzato sul disco
fisso del TNC.
Prima dell'immissione nel TNC verificare che il nome
del file non contenga spazi oppure caratteri speciali
non ammessi, vedere "Nomi dei file", Pagina 118.
Il TNC supporta il formato DXF più diffuso R12
(corrispondente a AC1009).
Il TNC non supporta il formato DXF binario. Quando
si genera il file DXF dal programma CAD o disegno,
assicurarsi di memorizzare il file in formato ASCII.
