Controllo anticollisione dinamico (opzione #40) 11.2
11
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
399

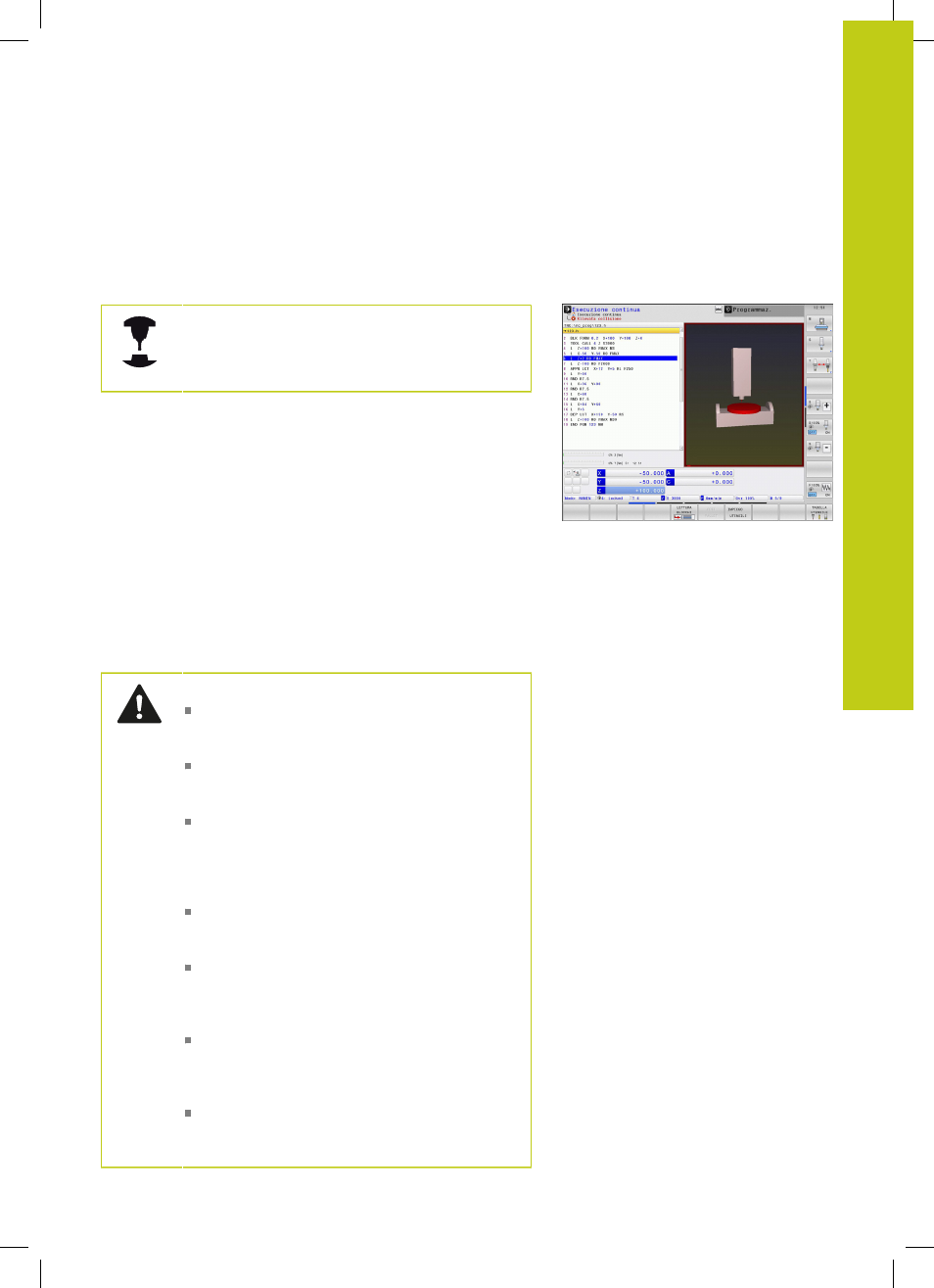

11.2 Controllo anticollisione dinamico
(opzione #40)
Funzione
Il controllo anticollisione dinamico DCM (ingl.:
D ynamic C ollision M onitoring) deve essere adattato
dal costruttore della macchina al TNC e alla macchina.
Consultare il manuale della macchina.
Il costruttore della macchina può definire gli oggetti qualsiasi
che devono essere controllati dal TNC in tutti i movimenti della
macchina. Se due oggetti del controllo anticollisione scendono
sotto una determinata distanza reciproca, il TNC emette un
messaggio d'errore e arresta il movimento.
Gli elementi di collisione definiti possono essere rappresentati
graficamente dal TNC in tutti i modi operativi Macchina,
vedere "Rappresentazione grafica degli elementi di collisione",
Pagina 400.
Il TNC sorveglia anche l'utensile attivo riguardo l'eventuale
collisione e lo rappresenta graficamente in modo adeguato.
Il TNC parte quindi sempre da utensili cilindrici e considera
esclusivamente le lunghezze e i raggi registrati nella tabella
utensili e le relative maggiorazioni. Il TNC sorveglia gli utensili a più
diametri anche in base alla definizione nella tabella utensili.
Limitazioni valide a livello generale
DCM è utile per ridurre il pericolo di collisione.
Tuttavia il TNC non può tenere conto di tutte le
configurazioni durante il funzionamento.
Collisioni di componenti della macchina con
il pezzo nonché dell'utensile con il pezzo non
vengono riconosciute dal TNC.
DCM può proteggere da collisioni solo
componenti della macchina le cui dimensioni,
direzione e posizione siano state correttamente
definite dal costruttore nel sistema di coordinate
della macchina.
Il TNC può ora sorvegliare soltanto utensili per i
quali nella tabella utensili sono stati definiti
raggi
positivi e lunghezze positive .
Dopo l'avvio di un ciclo di tastatura il TNC non
sorveglia più la lunghezza dello stilo e il diametro
della sfera, al fine di poter eseguire la tastatura
anche di elementi di collisione.
Per determinati utensili (ad es. frese a denti
riportati) il raggio che può provocare la collisione
può essere maggiore del valore definito nella
tabella utensili.
Il TNC considera le maggiorazioni utensile DL e
DR della tabella utensili. Le maggiorazioni utensile
del blocco
TOOL CALL non vengono considerate.
