Grafici 17.1
17
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
599

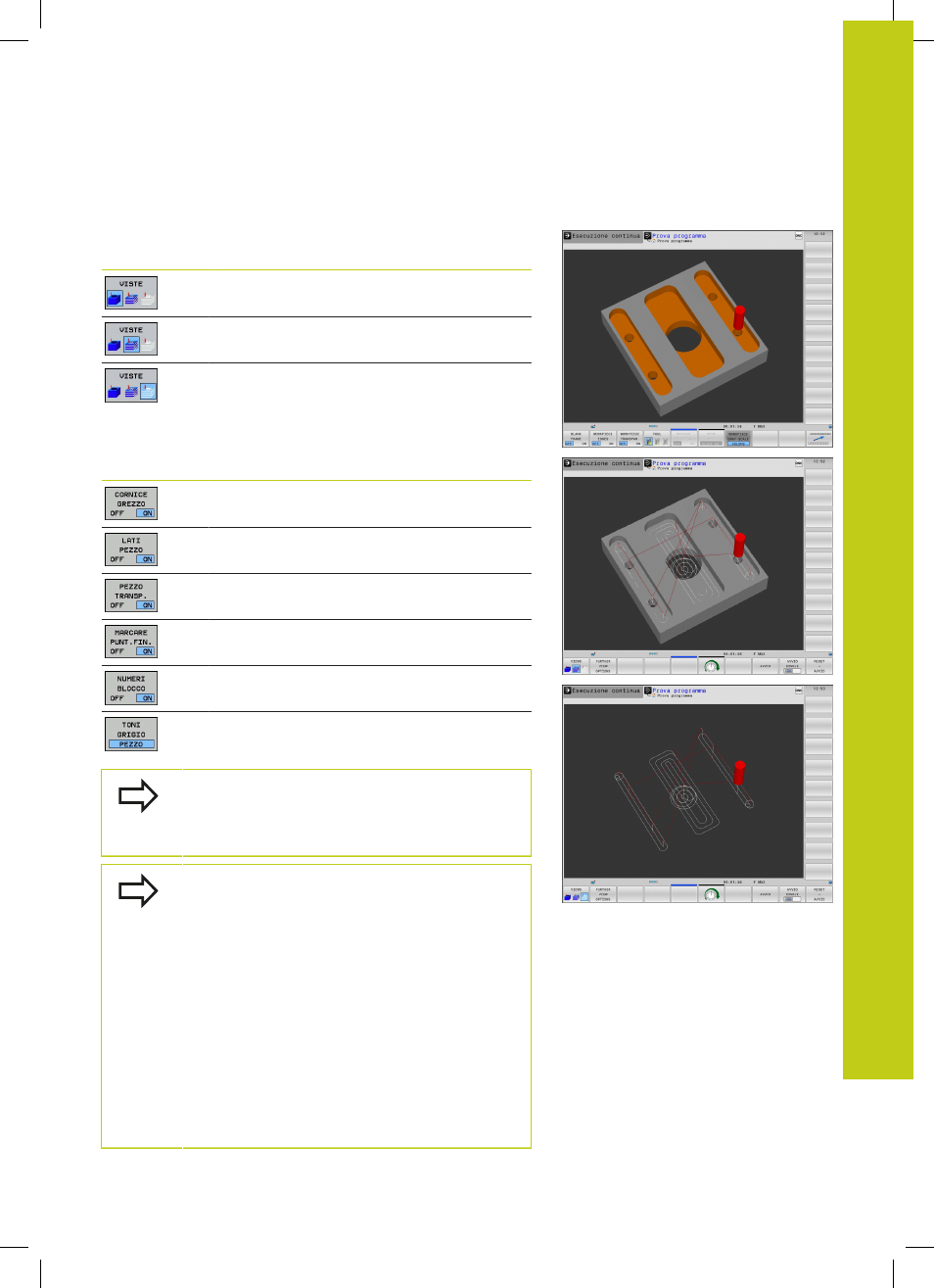

Rappresentazione 3D nel modo operativo Prova programma
Il modo operativo Prova programma offre le seguenti viste:
Softkey Funzione
Visualizzazione solida
Visualizzazione solida e percorsi utensile
Percorsi utensile
Il modo operativo
Prova programma offre le seguenti funzioni
aggiuntive:
Softkey Funzione
Integrazione cornice pezzo grezzo
Evidenziazione spigoli pezzo
Visualizzazione trasparente pezzo
Visualizzazione punti finali dei percorsi utensile
Visualizzazione numeri di blocco dei percorsi
utensile
Visualizzazione colorata pezzo
Tenere presente che l'entità delle funzioni dipende
dalla qualità impostata del modello. La qualità
del modello si seleziona nella funzione MOD
Impostazioni grafiche
Con la visualizzazione dei percorsi utensile è
possibile rappresentare in tridimensionale i percorsi
di traslazione programmati del TNC. Per riconoscere
rapidamente i dettagli, è disponibile una potente
funzione di zoom.
Specialmente i programmi generati esternamente
possono essere controllati con la visualizzazione
dei percorsi utensile già prima della lavorazione
per eventuali irregolarità, in modo da evitare sul
pezzo danneggiamenti di lavorazione non voluti.
Tali danneggiamenti di lavorazione si presentano
per esempio quando ci sono punti non emessi
correttamente dal postprocessor.
Il TNC rappresenta in rosso i movimenti di traslazione
in rapido.
