Programmazione della prima parte 1.3
1
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
55

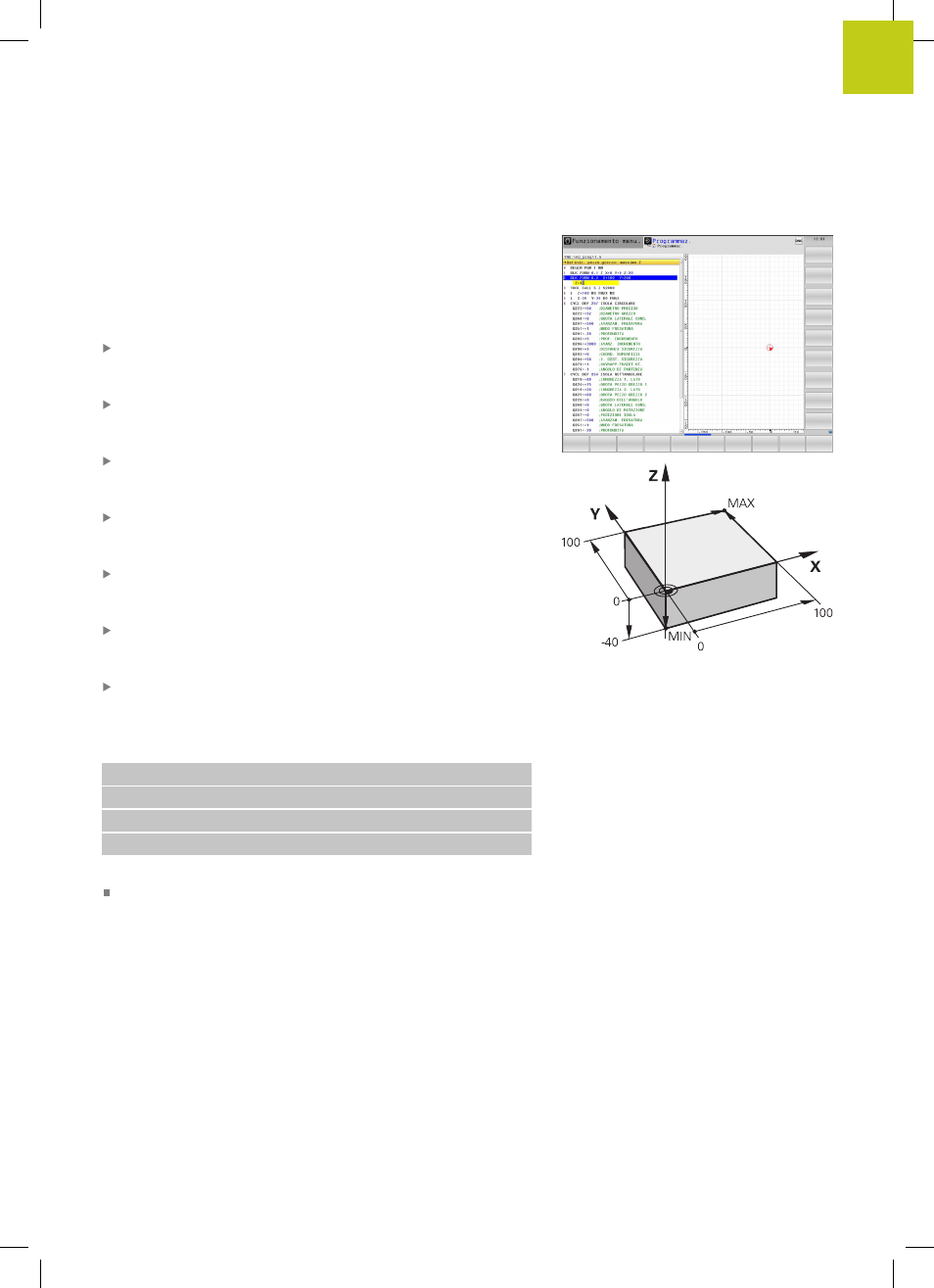

Definizione di un pezzo grezzo
Quando si apre un nuovo programma, è possibile definire un pezzo
grezzo. Un parallelepipedo si definisce ad esempio indicando il
punto MIN e MAX, riferiti all'origine selezionata.
Dopo aver selezionato tramite softkey la forma del pezzo grezzo
desiderata, il TNC avvia automaticamente la definizione del prezzo
grezzo e richiede i relativi dati necessari:
Piano di lavoro in grafica: XY?: Inserire l'asse attivo del
mandrino. Z è memorizzato come valore di preset, confermare
con il tasto
ENT
Definiz. pezzo grezzo: minimo X: inserire la minima coordinata
X del pezzo grezzo riferita all'origine, ad es. 0, confermare con il
tasto
ENT
Definiz. pezzo grezzo: minimo Y: inserire la minima coordinata
Y del pezzo grezzo riferita all'origine, ad es. 0, confermare con il
tasto
ENT
Definiz. pezzo grezzo: minimo Z: inserire la minima coordinata
Z del pezzo grezzo riferita all'origine, ad es. -40, confermare con
il tasto
ENT
Definiz. pezzo grezzo: massimo X: inserire la massima
coordinata X del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto
ENT
Definiz. pezzo grezzo: massimo Y: inserire la massima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto
ENT
Definiz. pezzo grezzo: massimo Z: inserire la massima
coordinata Z del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto
ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
0 BEGIN PGM NUOVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NUOVO MM
Informazioni dettagliate su questo argomento
Definizione del pezzo grezzo: Pagina 107
