Visualizzazione della rotazione base
Se si seleziona la funzione
TASTARE ROT, il TNC visualizza l'angolo
attivo della rotazione base nel dialogo
Angolo di rotazione.
L'angolo di rotazione viene visualizzato anche nell'indicazione di
stato supplementare (
STATO POS.).
Nell'indicazione di stato verrà visualizzato un simbolo per la
rotazione base quando il TNC sposta gli assi della macchina
secondo la rotazione base.
Disattivazione della rotazione base
Selezione della funzione di tastatura: premere il softkey
PROBING ROT
Inserire l'angolo di rotazione "0", confermare con il softkey
INSER. ROTAZ. BASE
Conclusione della funzione di tastatura: premere il tasto softkey

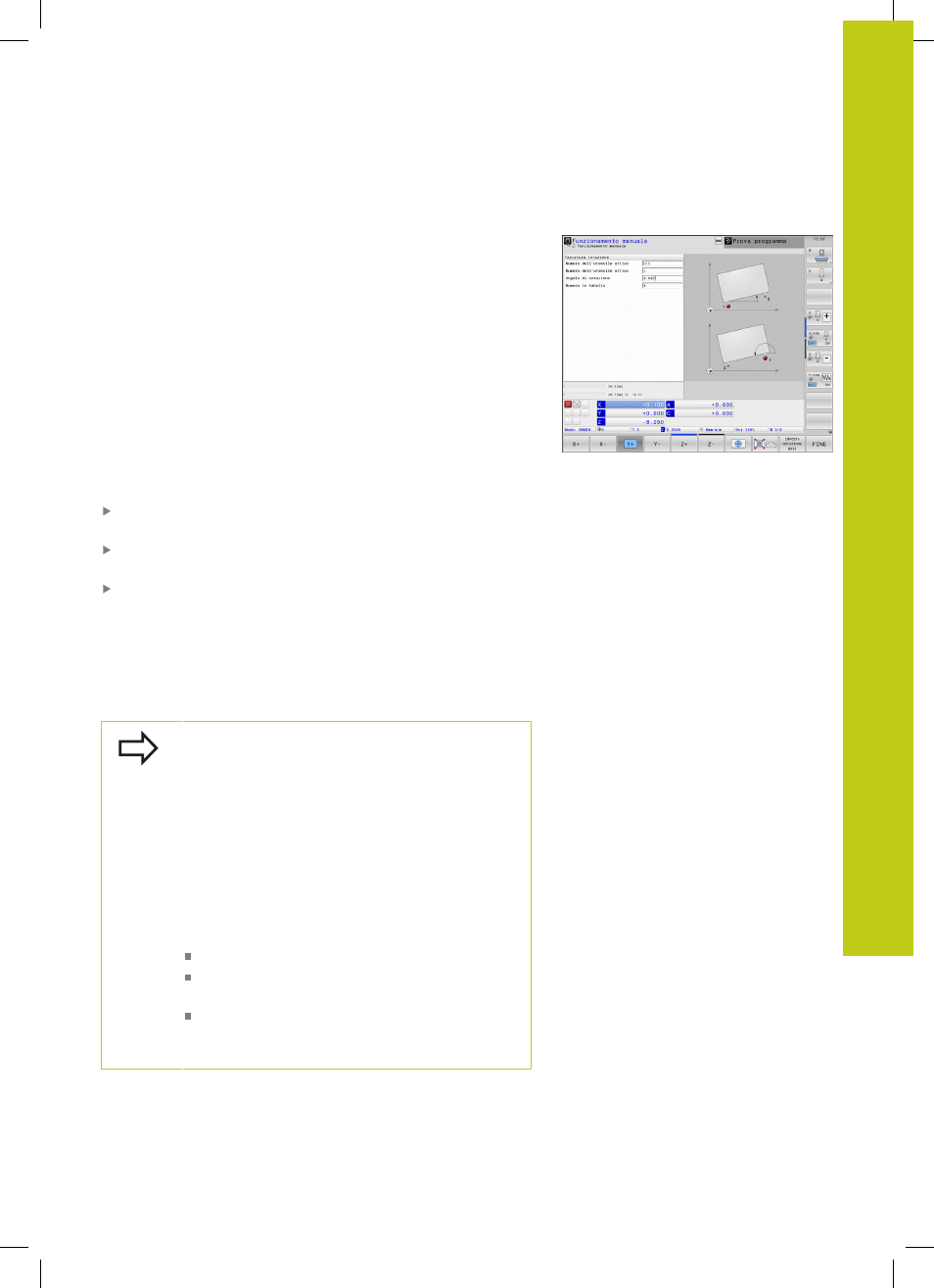

Rilevamento rotazione base 3D
Mediante tastatura di 3 posizioni è possibile rilevare la posizione
obliqua di una superficie inclinata a scelta. Con la funzione
Tastatura piano si rileva questa posizione inclinata e si salva come
rotazione base 3D nella tabella Preset.
Prestare attenzione ai punti di tastatura in fase di
scelta
La sequenza e la posizione dei punti di tastatura
determinano le modalità di calcolo del TNC per
l'allineamento del piano.
Mediante i primi due punti si determina
l'allineamento dell'asse principale. Definire il secondo
punto nella direzione positiva dell'asse principale
desiderato. La posizione del terzo punto determina
la direzione dell'asse secondario e dell'asse utensile.
Definire il terzo punto nell'asse Y positivo del sistema
di coordinate desiderato del pezzo.
1° punto: si trova sull'asse principale
2° punto: si trova sull'asse principale, in direzione
positiva dal primo punto
3° punto: si trova sull'asse secondario, in
direzione positiva del sistema di coordinate
desiderato del pezzo
Con l'immissione opzionale di un angolo di riferimento si è in grado
di definire l'allineamento nominale del piano tastato.
