Programmazione: aiuti di programmazione
4.6 Grafica di programmazione
4
156
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
4.6 Grafica di programmazione
Esecuzione grafica contemporanea/non
contemporanea alla programmazione

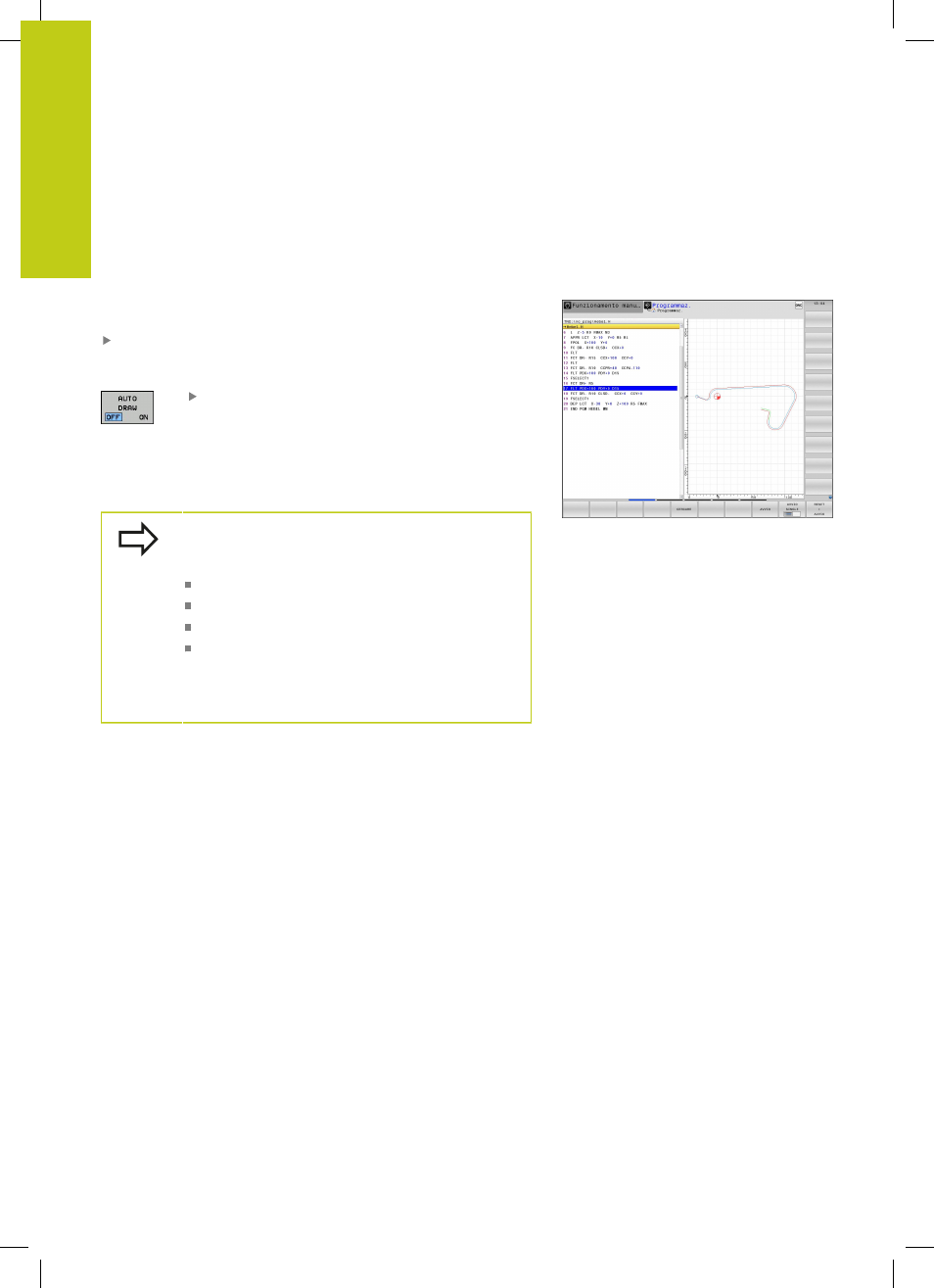

Durante la generazione di un programma il TNC può visualizzare il
profilo programmato mediante una grafica 2D a tratti.
Per la ripartizione dello schermo con il programma a sinistra
e la grafica a destra: premere il tasto di commutazione dello
schermo e il softkey
PGM + GRAFICA
Impostare il softkey AUTO DRAW su ON Inserendo
le singole righe del programma, il TNC visualizzerà
nella finestra grafica a destra tutte le traiettorie
programmate
Se non si desidera l'esecuzione grafica contemporanea, impostare
il softkey
AUTO DRAW su OFF.
Impostando
AUTO DRAW su ON, alla creazione
del grafico a linee 2D il controllo numerico non
considera:
ripetizioni di blocchi di programma
istruzioni di salto
funzioni M, ad es. M2 o M30
chiamate ciclo
Utilizzare la funzione di disegno automatico
esclusivamente durante la programmazione del
profilo.
