Definizione di conversioni di coordinate 11.7
11
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015
427
11.7 Definizione di conversioni di
coordinate
Panoramica
In alternativa al ciclo di conversione di coordinate 7
SPOSTAMENTO
ORIGINE, si può anche impiegare la funzione con testo in chiaro
TRANS DATUM. Come con il ciclo 7, con TRANS DATUM si possono
programmare direttamente valori di spostamento o attivare una riga
di una tabella origini selezionabile. Inoltre è disponibile la funzione
TRANS DATUM RESET, con cui si può resettare facilmente uno
spostamento origine attivo.
TRANS DATUM AXIS
Con la funzione
TRANS DATUM AXIS si definisce uno spostamento
origine inserendo i valori nel rispettivo asse. Si possono definire in un
blocco fino a 9 coordinate, è possibile l'inserimento incrementale. Per
la definizione procedere come segue:

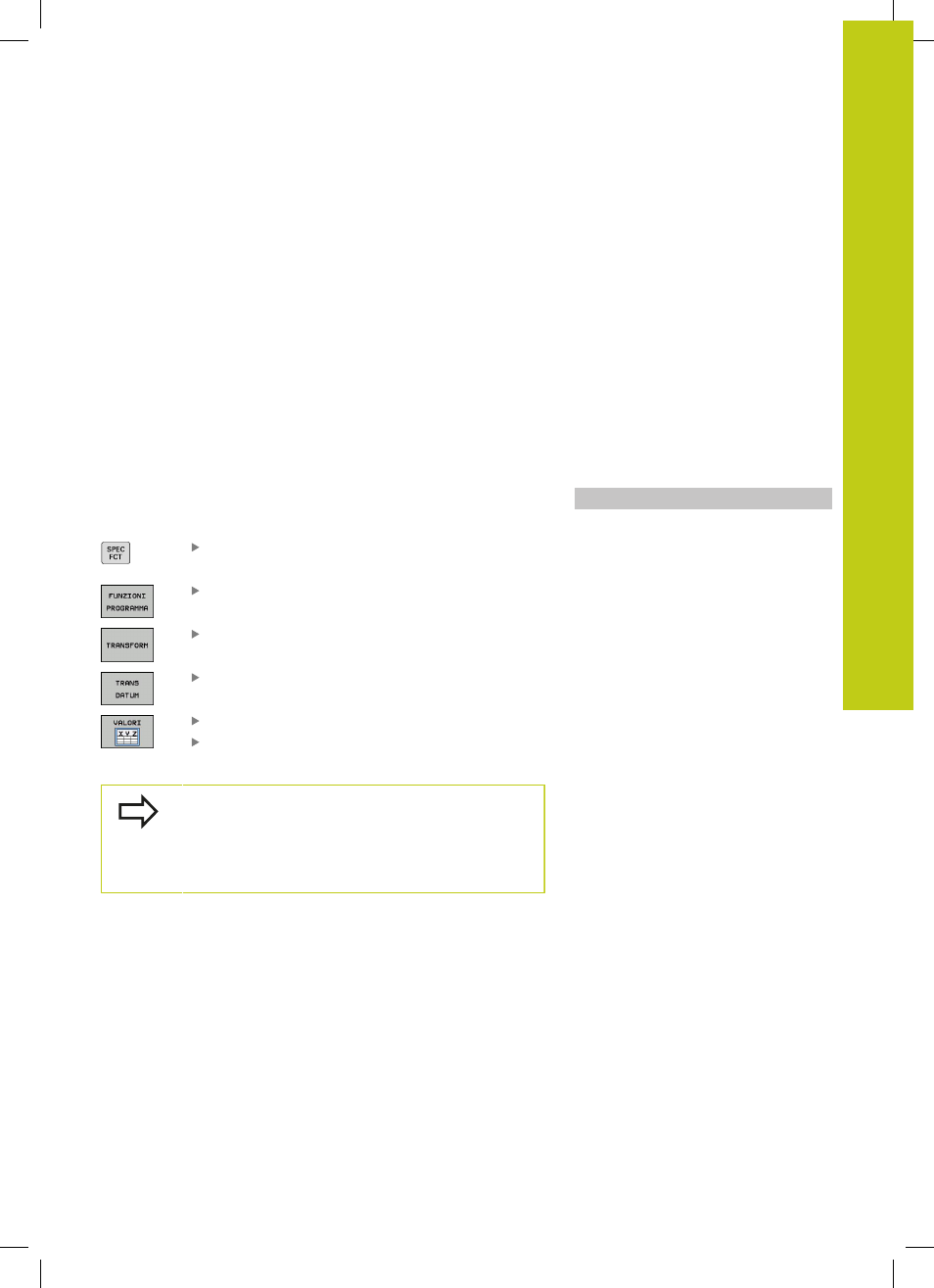

Visualizzare il livello softkey con le funzioni speciali
Selezionare il menu per la definizione di diverse
funzioni con testo in chiaro
Selezionare le conversioni
Selezionare lo spostamento origine TRANS DATUM
Selezionare il softkey per immissione valore
Inserire lo spostamento origine nell'asse desiderato,
confermare ogni volta con il tasto
ENT
I valori inseriti in valore assoluto sono riferiti all'origine
del pezzo, definita mediante l'impostazione dell'origine
o mediante un preset dalla tabella Preset.
I valori incrementali sono sempre riferiti all'ultima
origine valida – questa può essere già spostata.
Blocco NC
13 TRANS DATUMAXIS X+10 Y+25 Z+42
