Primi passi con TNC 640
1.3 Programmazione della prima parte
1
58
TNC 640 | Manuale utente
Dialogo con testo in chiaro HEIDENHAIN | 3/2015

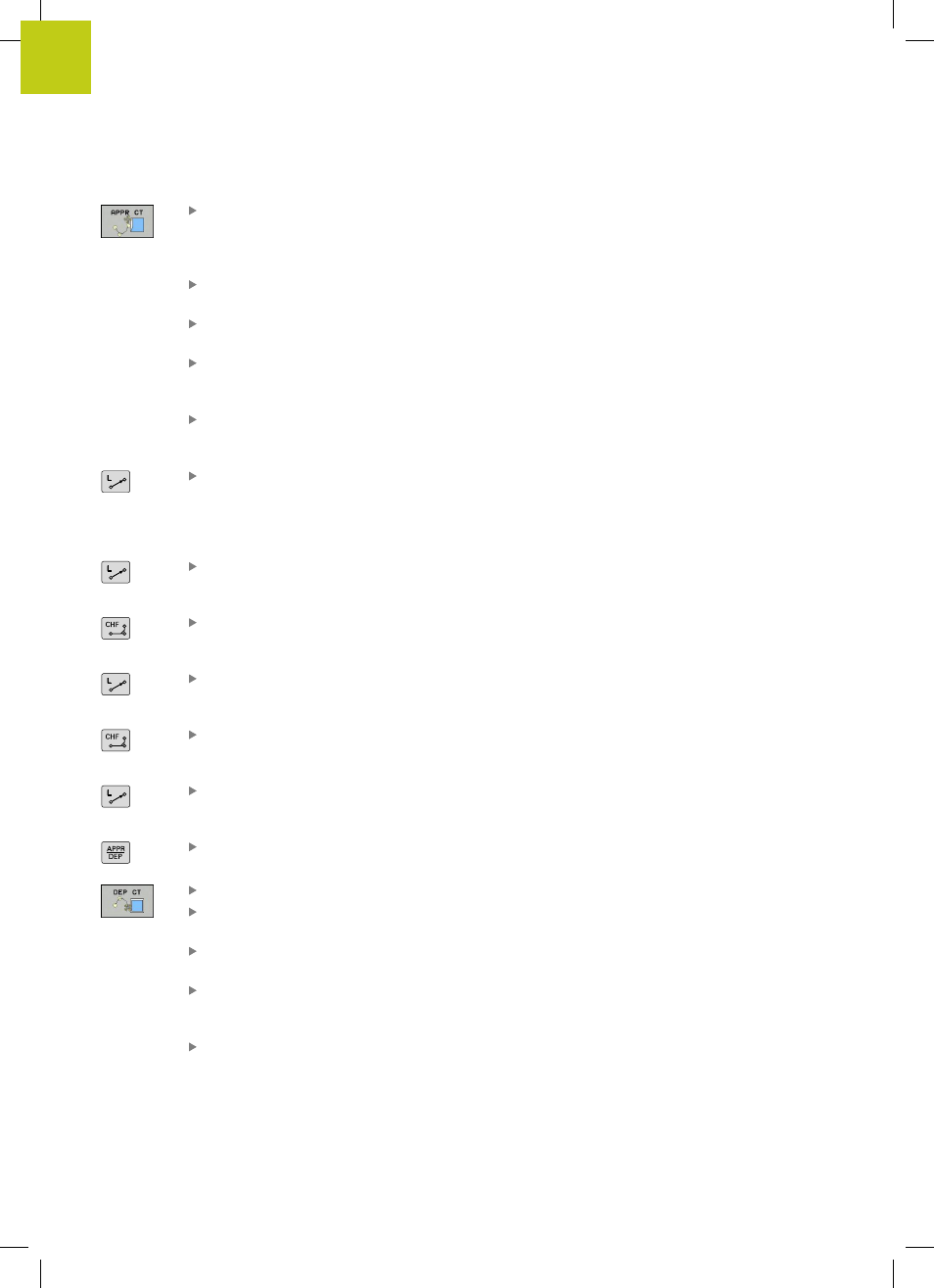

Selezionare la funzione di avvicinamento
APPR
CT: indicare le coordinate del punto di partenza
del profilo
1 in X e Y, ad es. 5/5, confermare con il
tasto
ENT
Angolo punto medio? Inserire l'angolo di
approccio, ad es. 90°, confermare con il tasto
ENT
Raggio cerchio? Inserire il raggio di penetrazione,
ad es. 8 mm, confermare con il tasto
ENT
Corr.raggio: RL/RR/senza corr.? Confermare con
il tasto
RL: attivazione della correzione del raggio a
sinistra del profilo programmato
Avanzamento F=? Inserire l'avanzamento di
lavorazione, ad es. 700 mm/min, salvare le
immissioni con il tasto
END
Elaborazione del profilo, posizionamento sul
punto
2 del profilo: è sufficiente immettere le
informazioni variabili, ossia inserire soltanto la
coordinata Y 95 e salvare le immissioni con il tasto
END
Avvicinamento al punto
3 del profilo: inserire la
coordinata X 95 e salvare le immissioni con il tasto
END
Definizione dello smusso sul punto
3 del profilo:
inserire la larghezza dello smusso di 10 mm e
salvare con il tasto
END
Avvicinamento al punto 4 del profilo: inserire la
coordinata Y 5 e salvare le immissioni con il tasto
END
Definizione dello smusso sul punto
4 del profilo:
inserire la larghezza dello smusso di 20 mm e
salvare con il tasto
END
Avvicinamento al punto 1 del profilo: inserire la
coordinata X 5 e salvare le immissioni con il tasto
END
Distacco dal profilo
Selezionare la funzione di distacco
DEP CT
Angolo punto medio? Inserire l'angolo di distacco,
ad es. 90°, confermare con il tasto
ENT
Raggio cerchio? Inserire il raggio di distacco,
ad es. 8 mm, confermare con il tasto
ENT
Avanzamento F=? Inserire l'avanzamento di
posizionamento, ad es. 3000 mm/min, salvare con
il tasto
ENT
Funzione ausiliaria M? Disinserire il refrigerante,
ad es.
M9, confermare con il tasto END: il TNC
memorizza il blocco di traslazione immesso
